[開箱] Plextor M5S 256GB SSD + Mac mini SSD換裝筆記。
來源:
[開箱] Plextor M5S 256GB SSD + Mac mini SSD換裝筆記。





Plextor M5S SSD in Macmini2010 1097
每次一到新版OSX推出的時候,總是會想著換新Mac之類的事。就算沒換機,好歹也要清空硬碟,重新安裝一個乾淨的系統。畢竟打從OS 8.5到今天為止的經驗都告訴我一件事——千萬別相信「升級安裝」這鬼功能⋯⋯

總之,原本打算是趁這次Mountain Lion一出,就換台2012年的新款Mac mini。不過看來今年的Mac mini似乎要等到十月,所以至少先換個「據說裝了會變很快」的SSD吧。

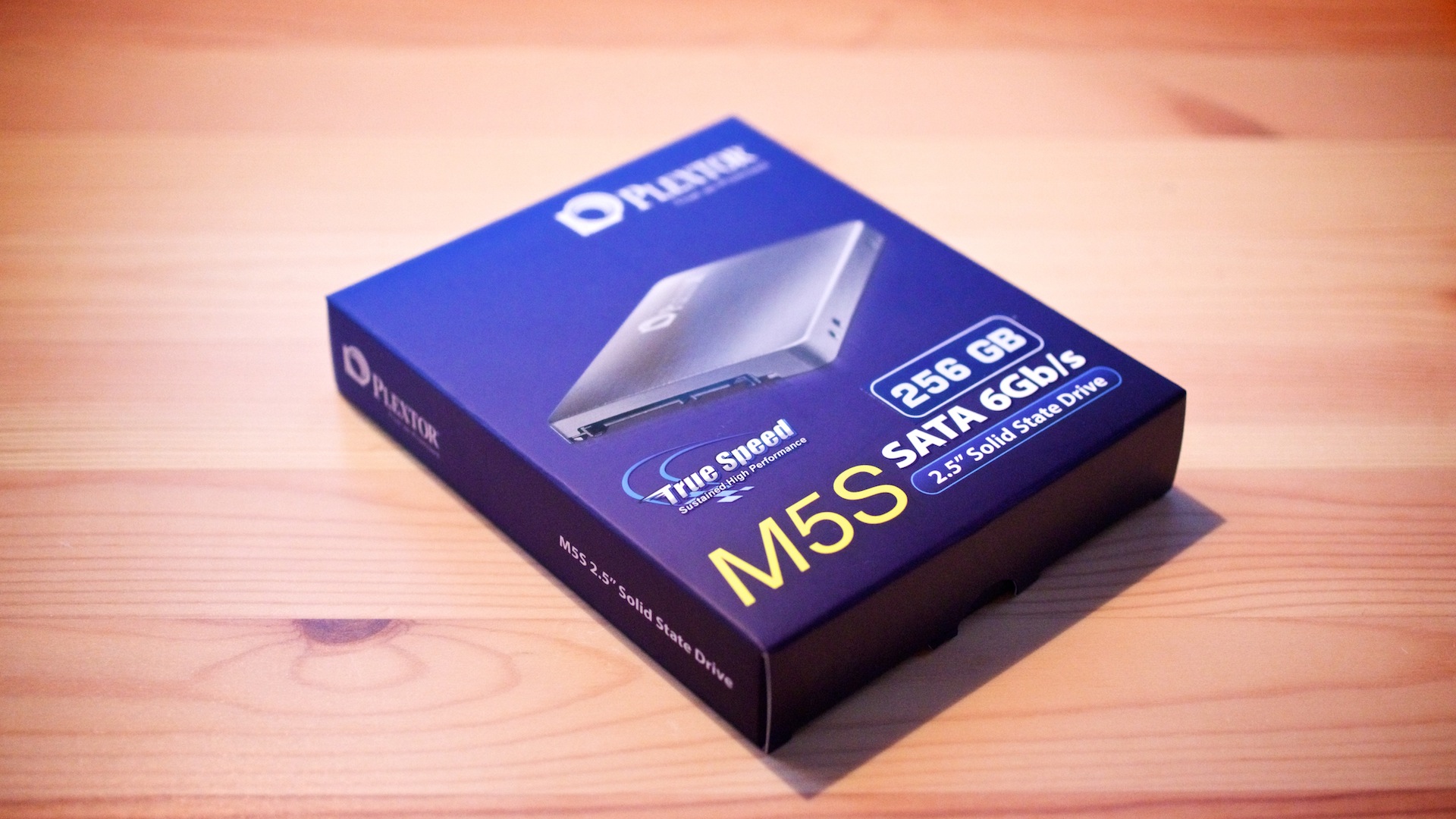

Plextor M5S SSD in Macmini2010 1095
總之,這就是入手的SSD「Plextor M5S 256GB」。之所以選這牌子,是因為不知為何小時候家裡電腦的光碟機/燒錄機一律都是這牌子,印象中還算蠻高檔的,所以就買下去了。

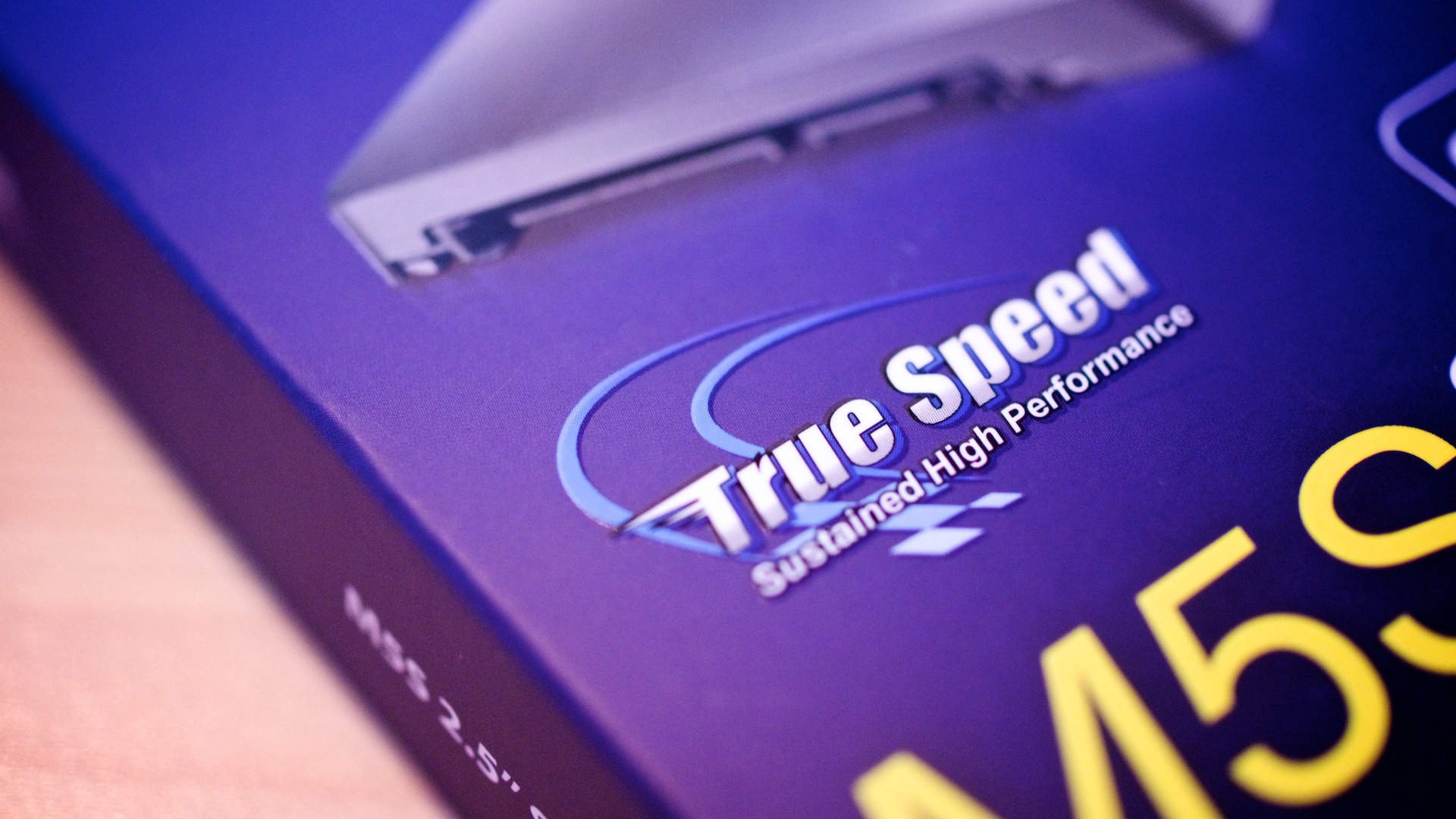

Plextor M5S SSD in Macmini2010 1097Plextor M5S SSD in Macmini2010 1099
除了牌子響(對某些人來說)之外,Plextor SSD的另一項賣點,就是獨自開發的韌體技術「True Speed」,可以讓SSD自動整理零碎的檔案空間,保持最佳效能。反正因為這功能似乎沒有其他SSD廠商有做,無論實際效果如何,姑且還算是個賣點就是。
Plextor M5S SSD in Macmini2010 1101

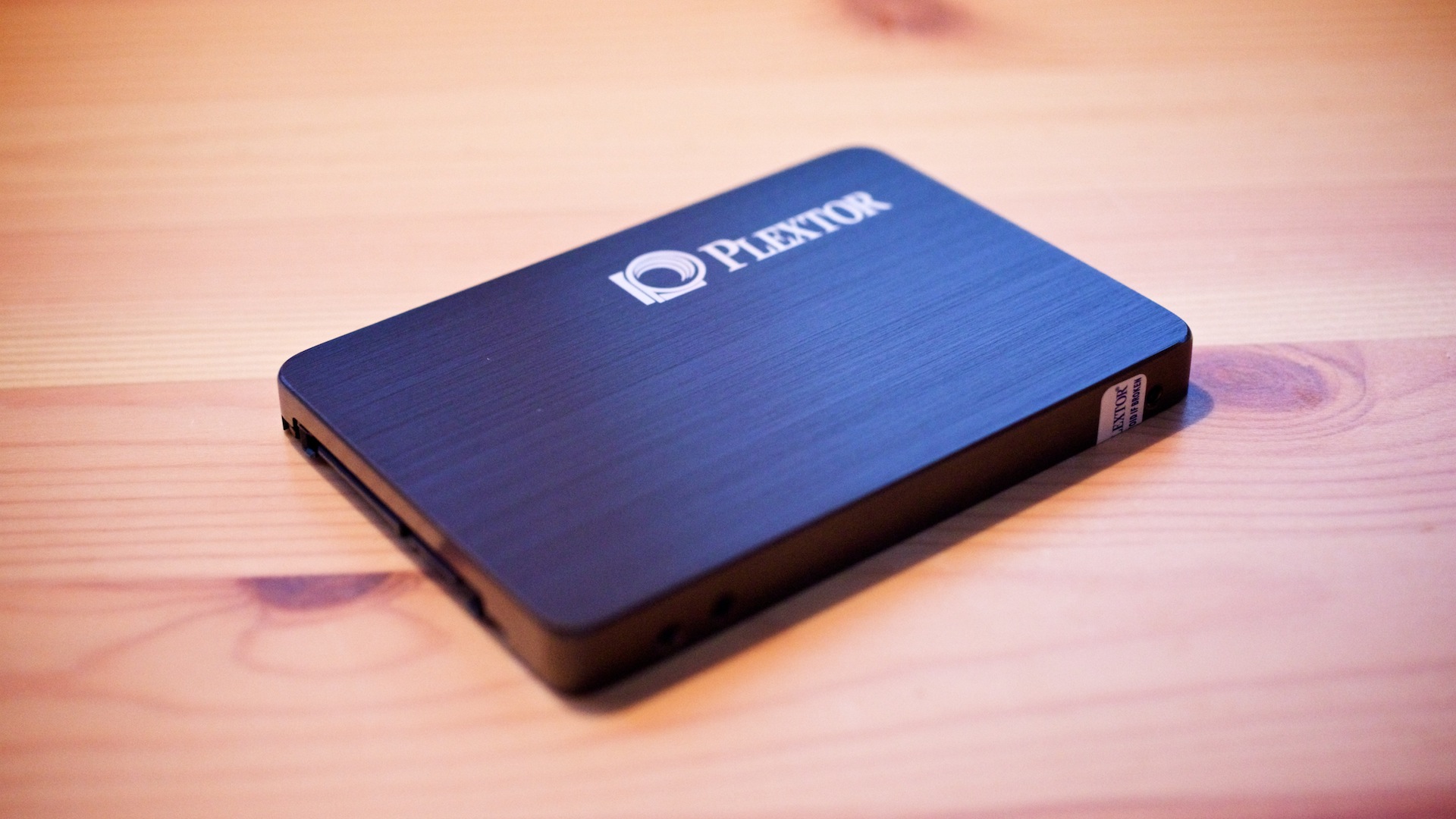

打開包裝盒之後,裡面除了一紙說明書之外,剩下的就是SSD本體了。 Plextor M5S的外觀是帶有髮絲紋表面處理的金屬殼,質感感覺比一般的髮絲紋金屬表面要來的好那麼一點點。
另外,由於是SSD,所以拿起來很輕,輕到讓我懷疑裡面是不是空的⋯⋯

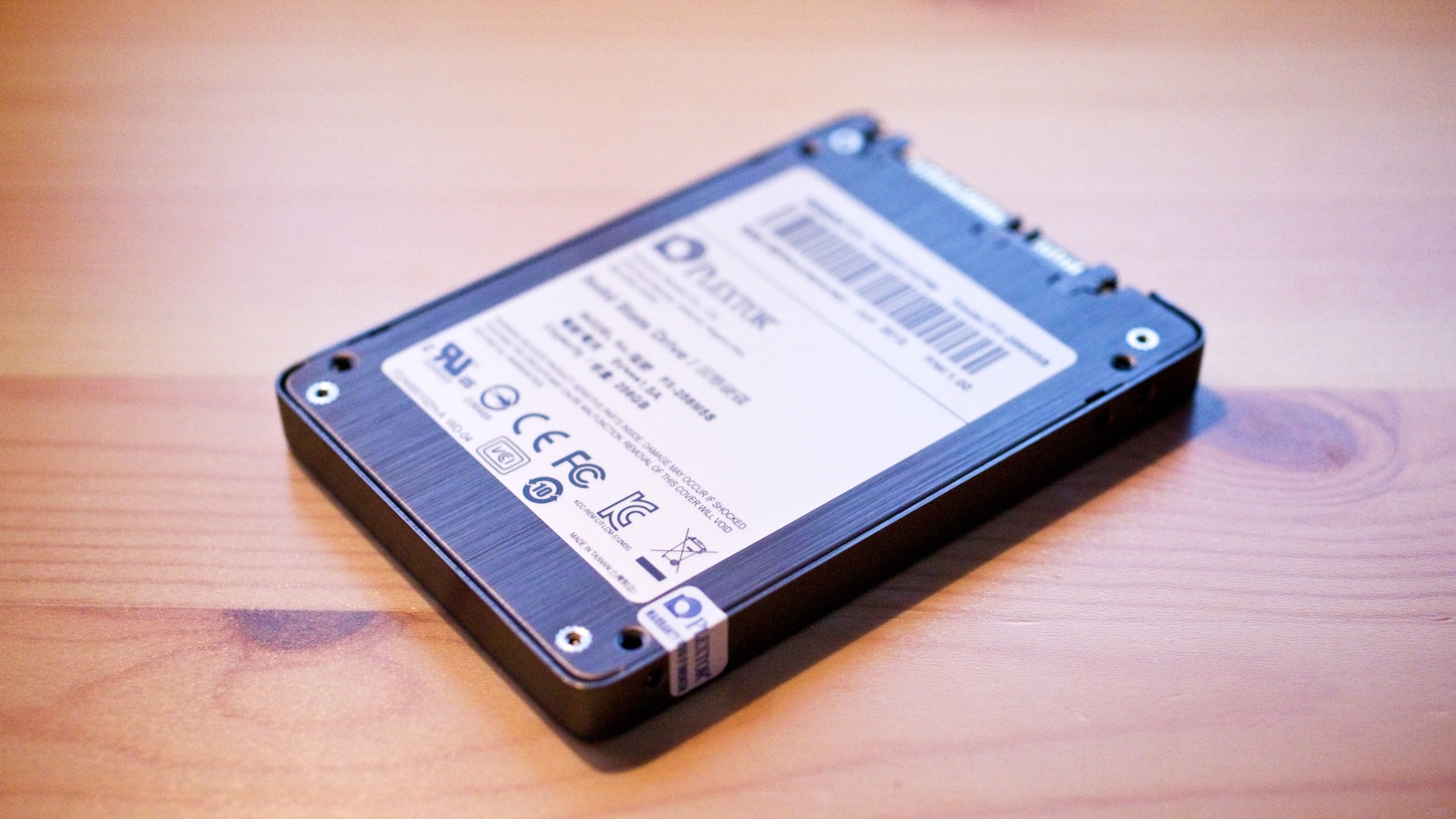

Plextor M5S SSD in Macmini2010 1104
背面,除了一堆標章之外,還寫著「MADE IN TAIWAN」的註記,在這年頭已經越來越少見了啊~
Plextor M5S SSD in Macmini2010 1109

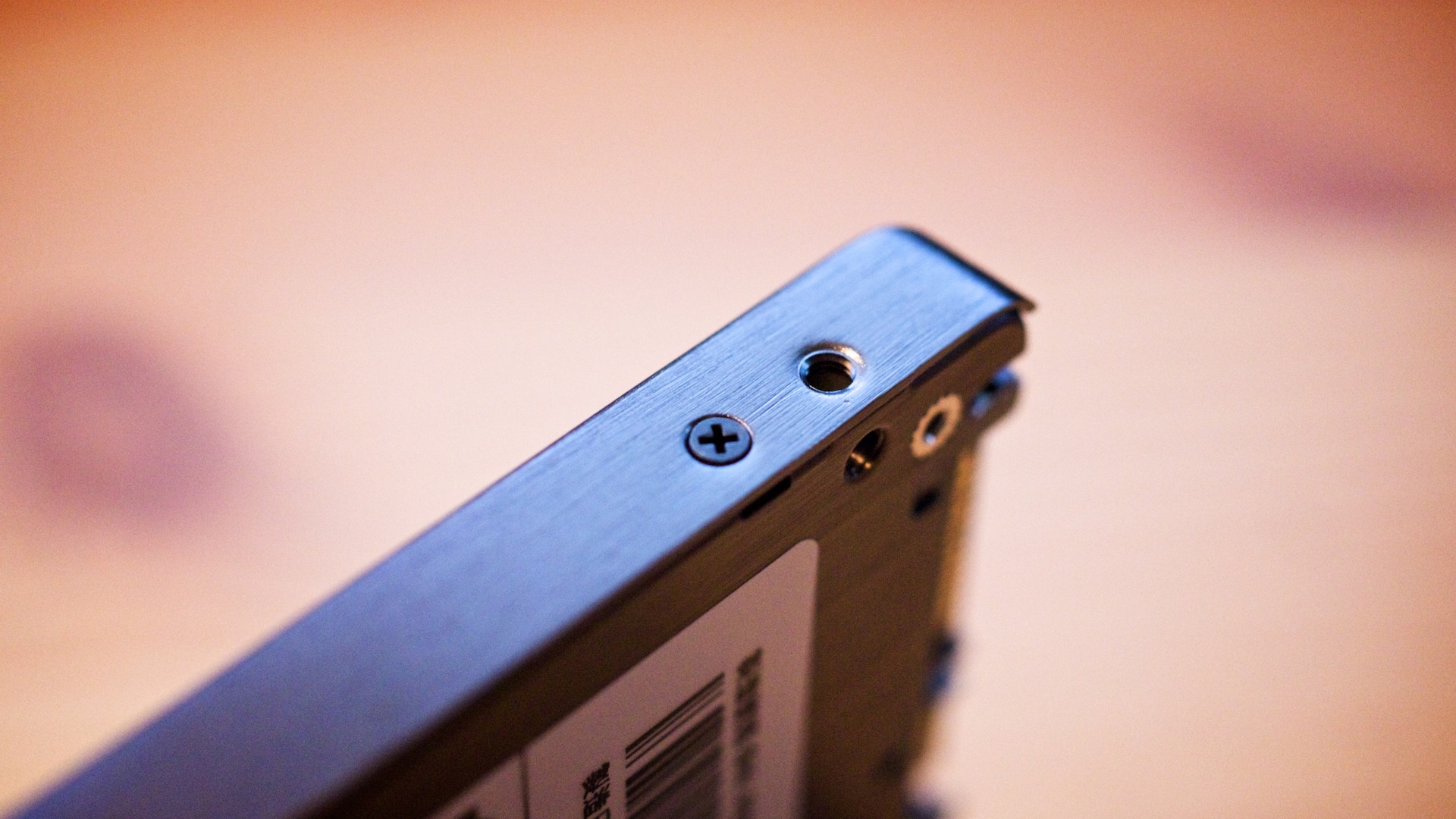

側面,除了本來就該有的標準螺孔之外,沒啥好看的。

安裝

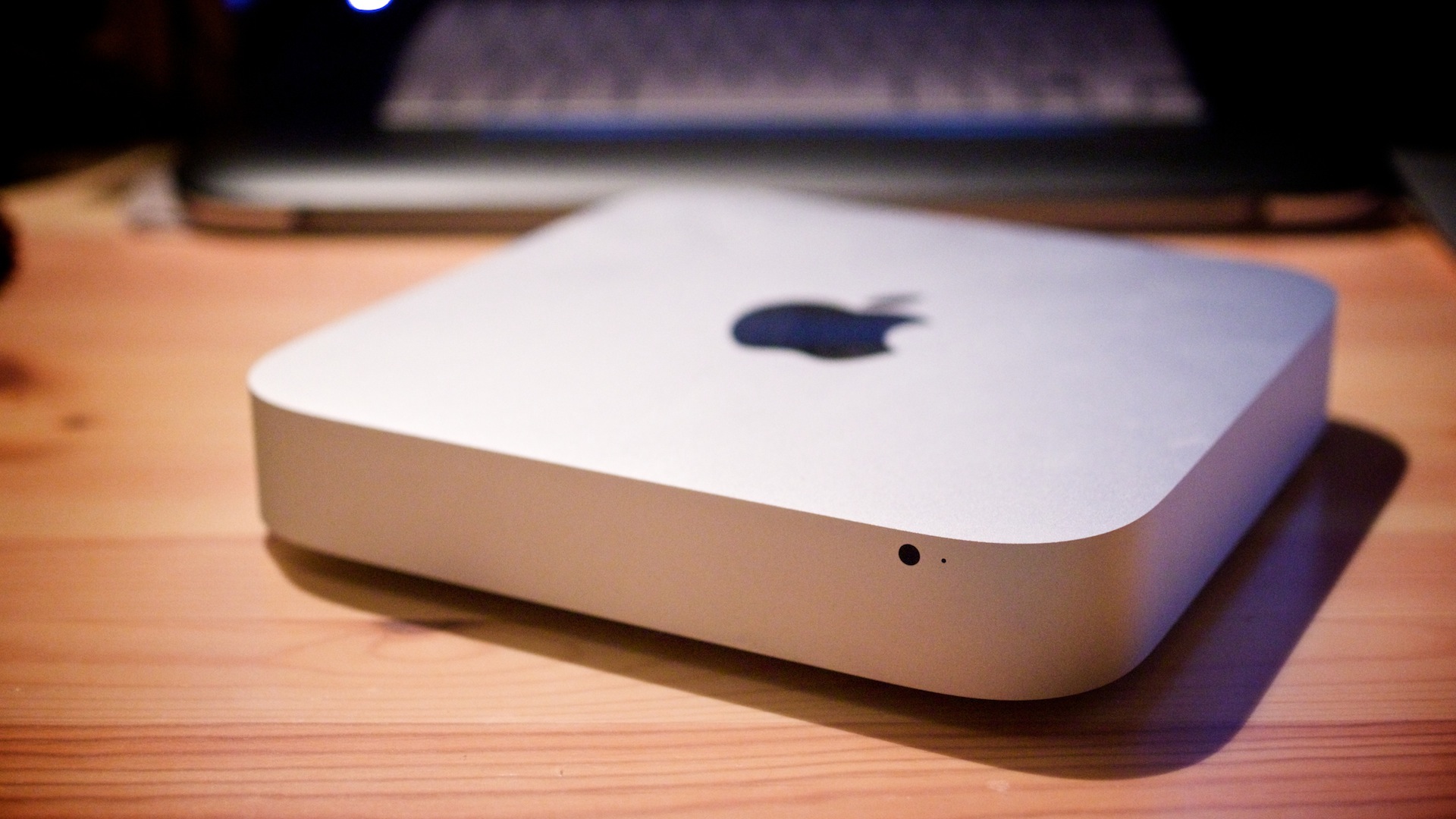

Plextor M5S SSD in Macmini2010 1113
把SSD從箱子裡拿出來之後,當然接著就是把SSD放到另一個箱子裡。而這次的箱子,就是傳說中的2010年出包版Mac mini Server。
從2010年開始的Mac mini,雖然已經比之前要用刮刀才能打開的便當盒要來的好拆不少,不過老實說,要拆到硬碟部分還是挺麻煩的,而且我是拆下去之後才發現⋯⋯總之以下是簡單的硬碟升級紀錄,如果想看詳細教學的人,我想還是去看iFixit比較好。

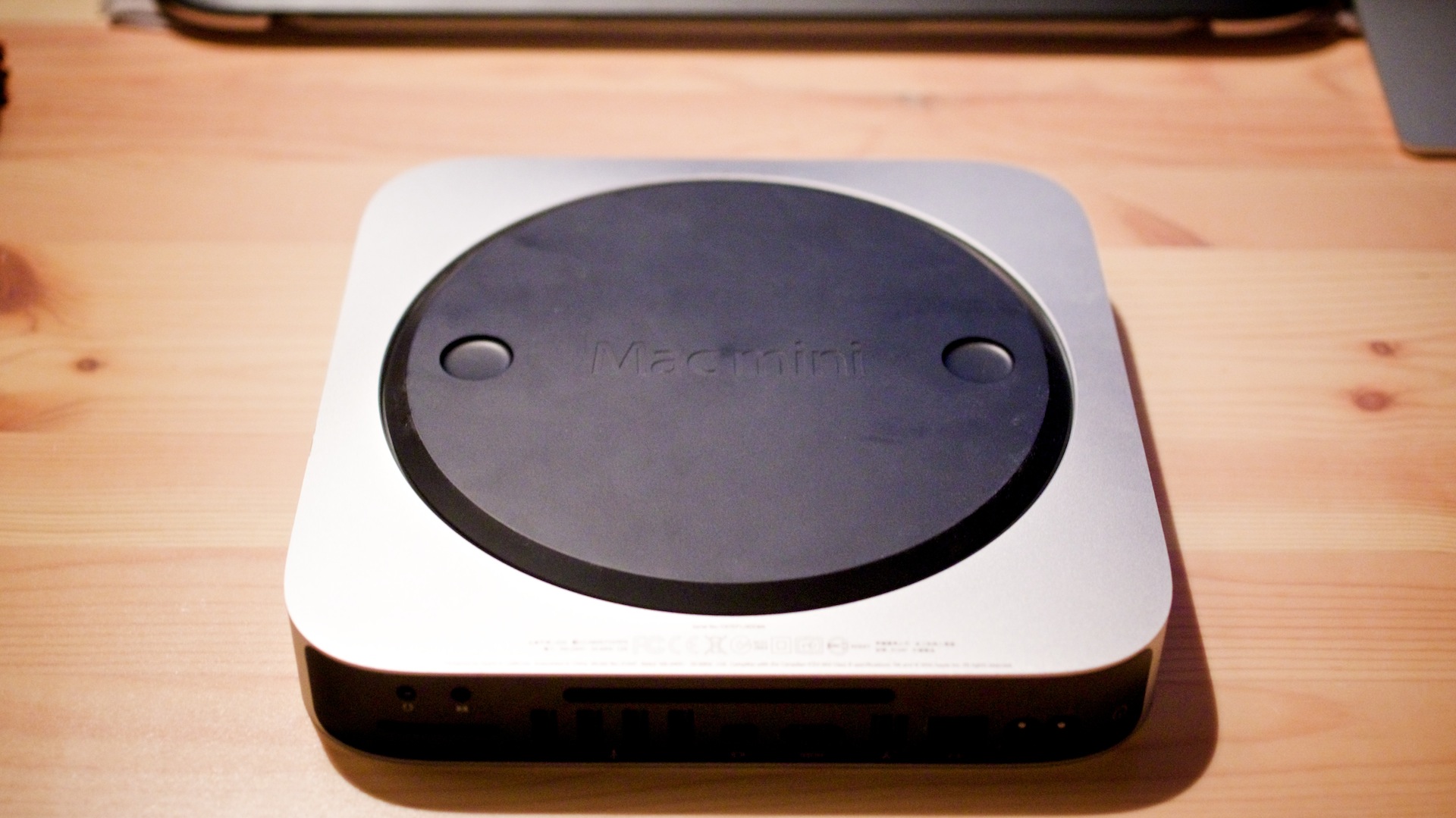

Plextor M5S SSD in Macmini2010 1115Plextor M5S SSD in Macmini2010 1117

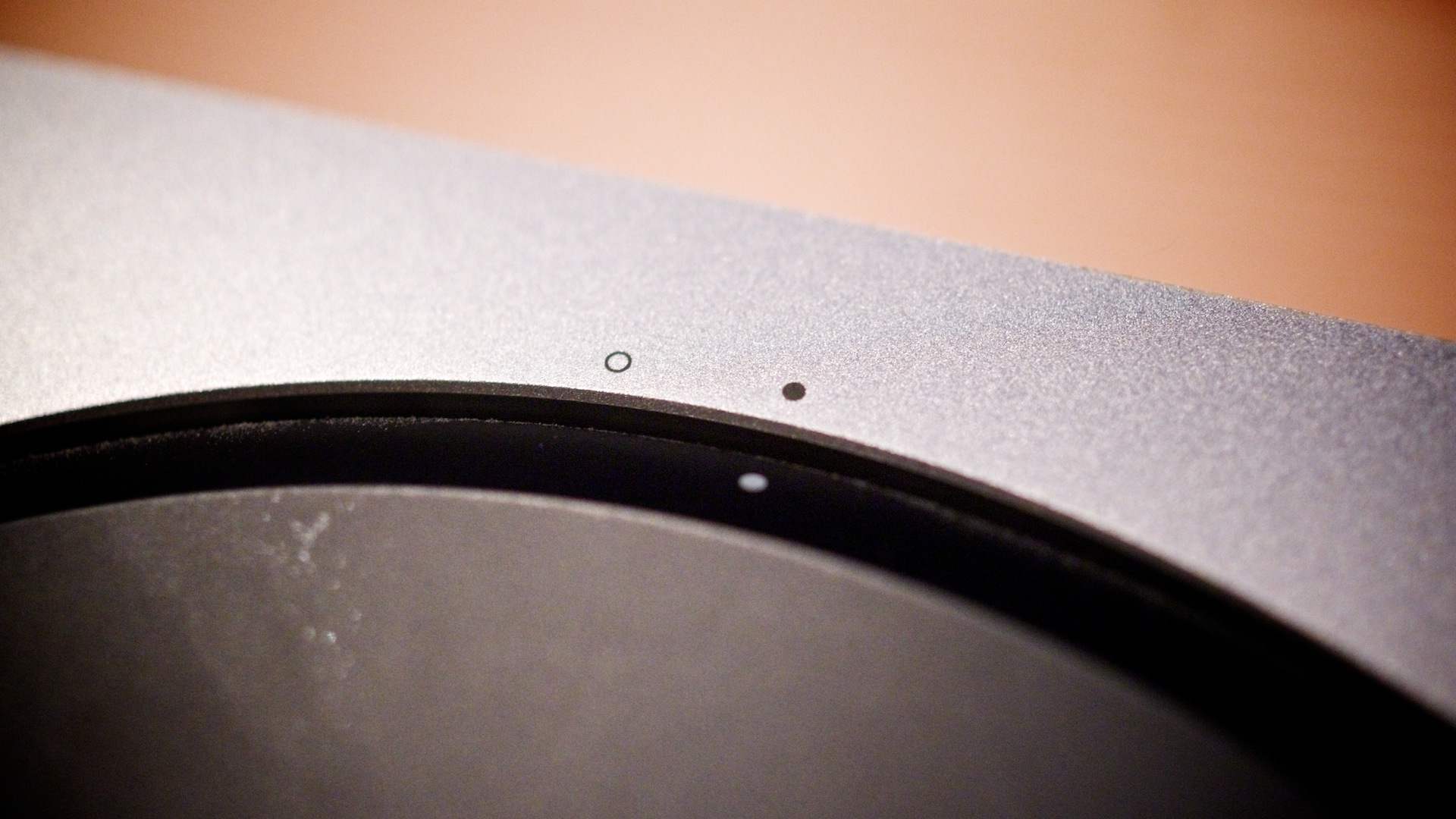

從2010年開始的Mac mini,拆開機殻已經變得非常簡單,只要轉開黑色的底蓋就可以了。底蓋兩側也有設計原型的凹洞,讓使用者徒手就能方便轉開。

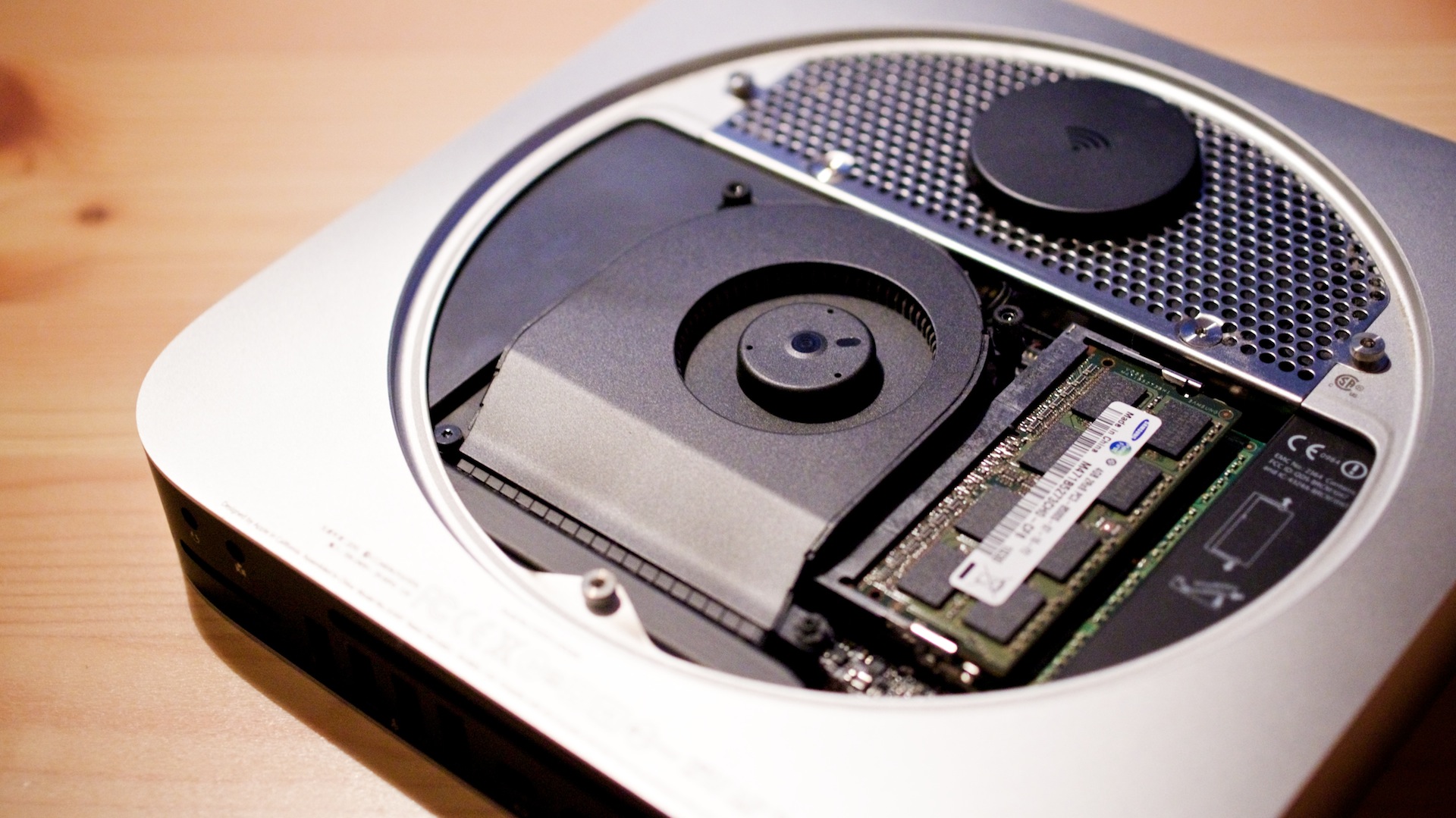

Plextor M5S SSD in Macmini2010 1120
打開之後的樣子,內構非常緊密,而且老實說真的很好看。

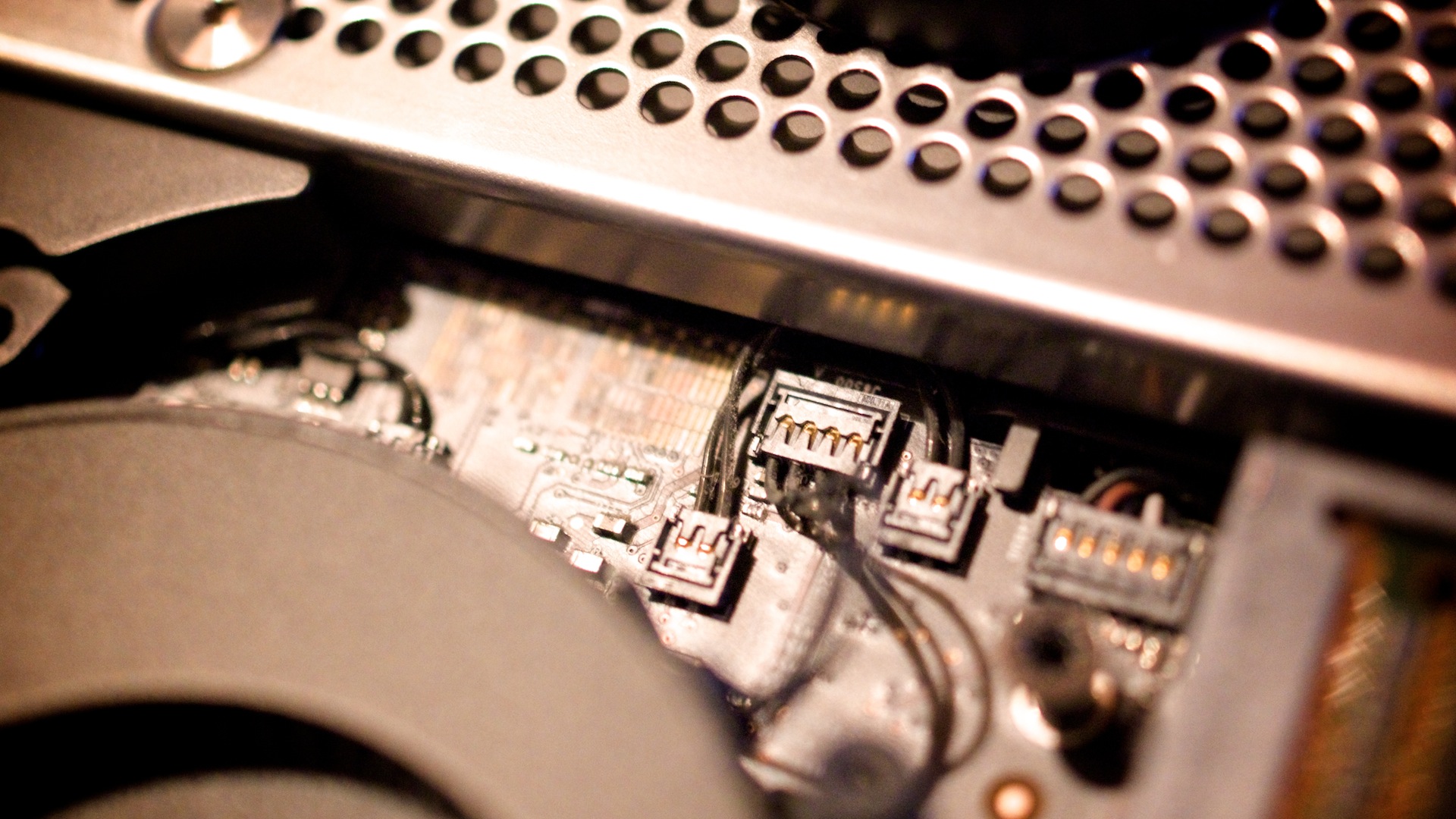

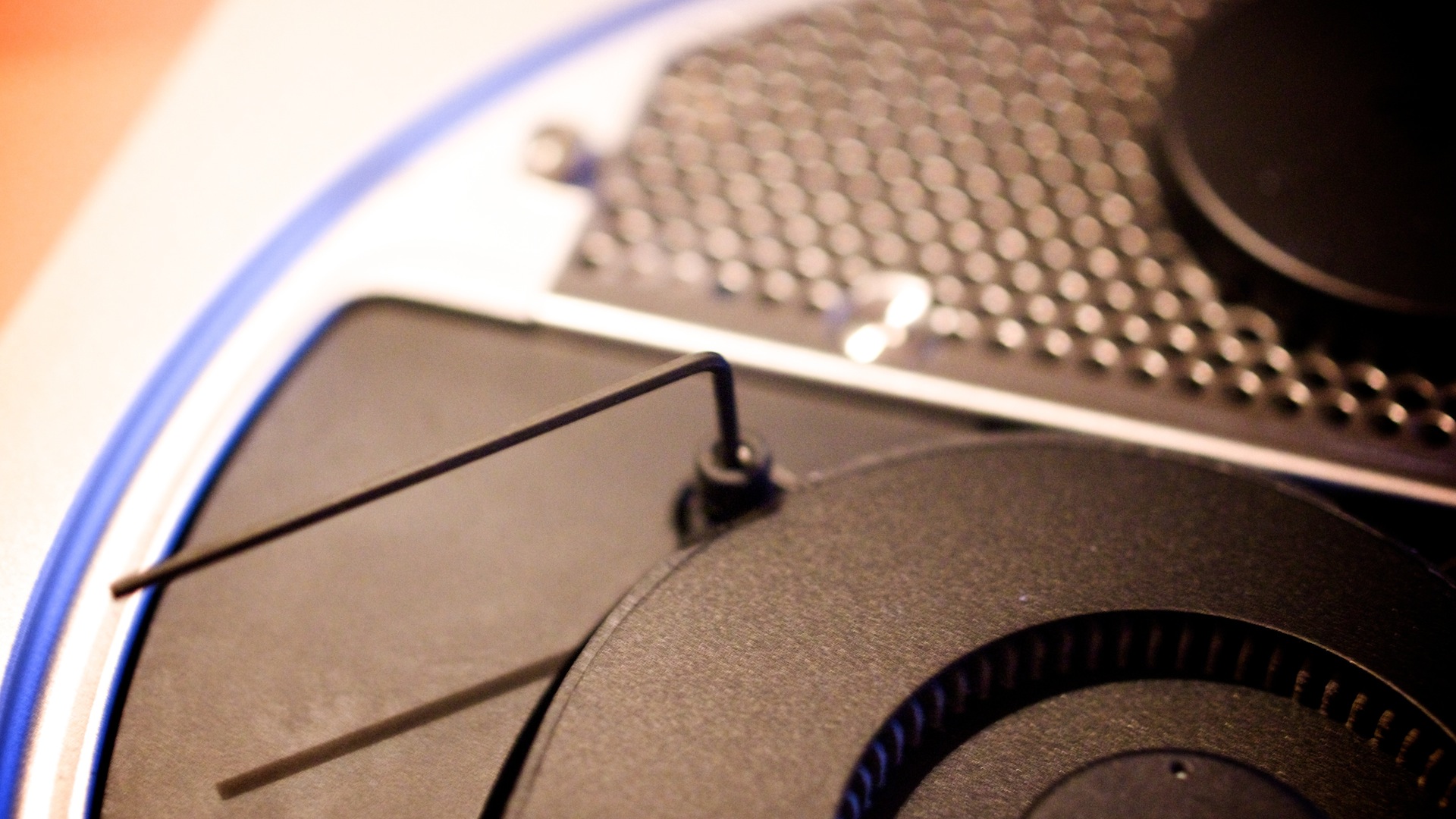

Plextor M5S SSD in Macmini2010 1126Plextor M5S SSD in Macmini2010 1128Plextor M5S SSD in Macmini2010 1130Plextor M5S SSD in Macmini2010 1132

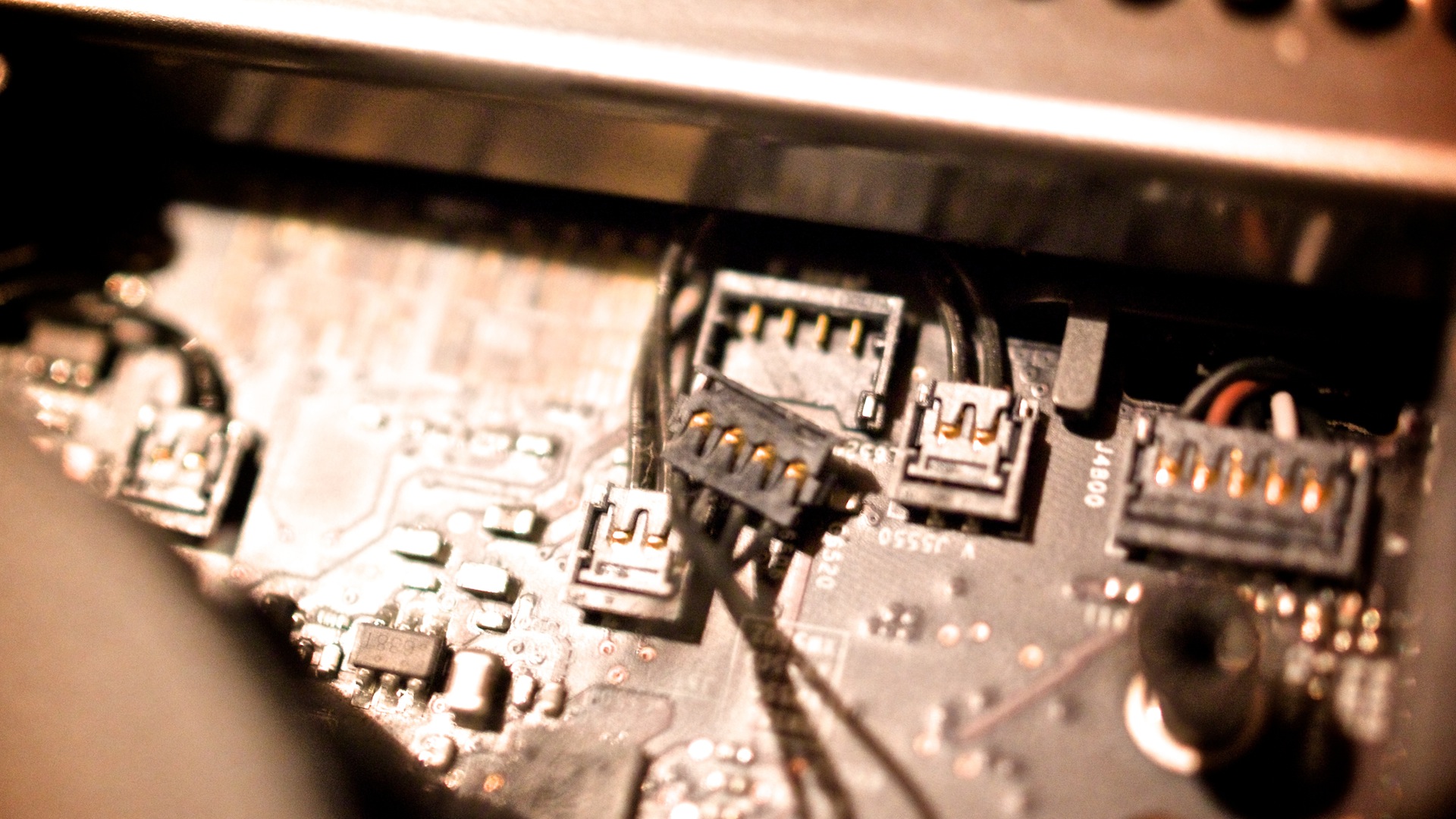

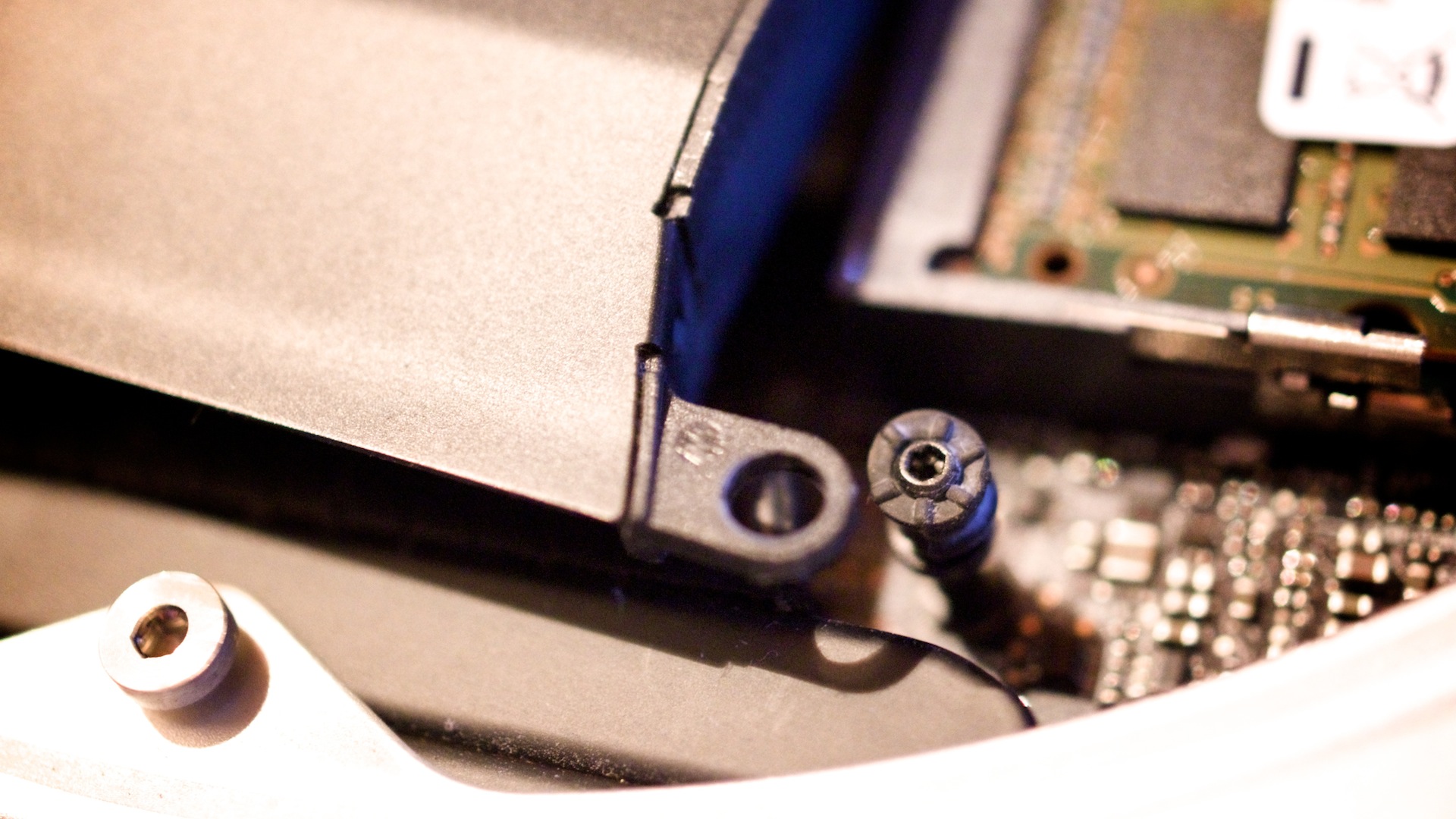

第一個步驟是把風扇給拆下來,除了兩側的螺絲之外,還有風扇與主機板的接線。Mac mini主機板上的許多接線都是扣壓式的,只要用針之類的東西從縫隙撬開就可以輕鬆拆下,也比較不會扯斷接線。

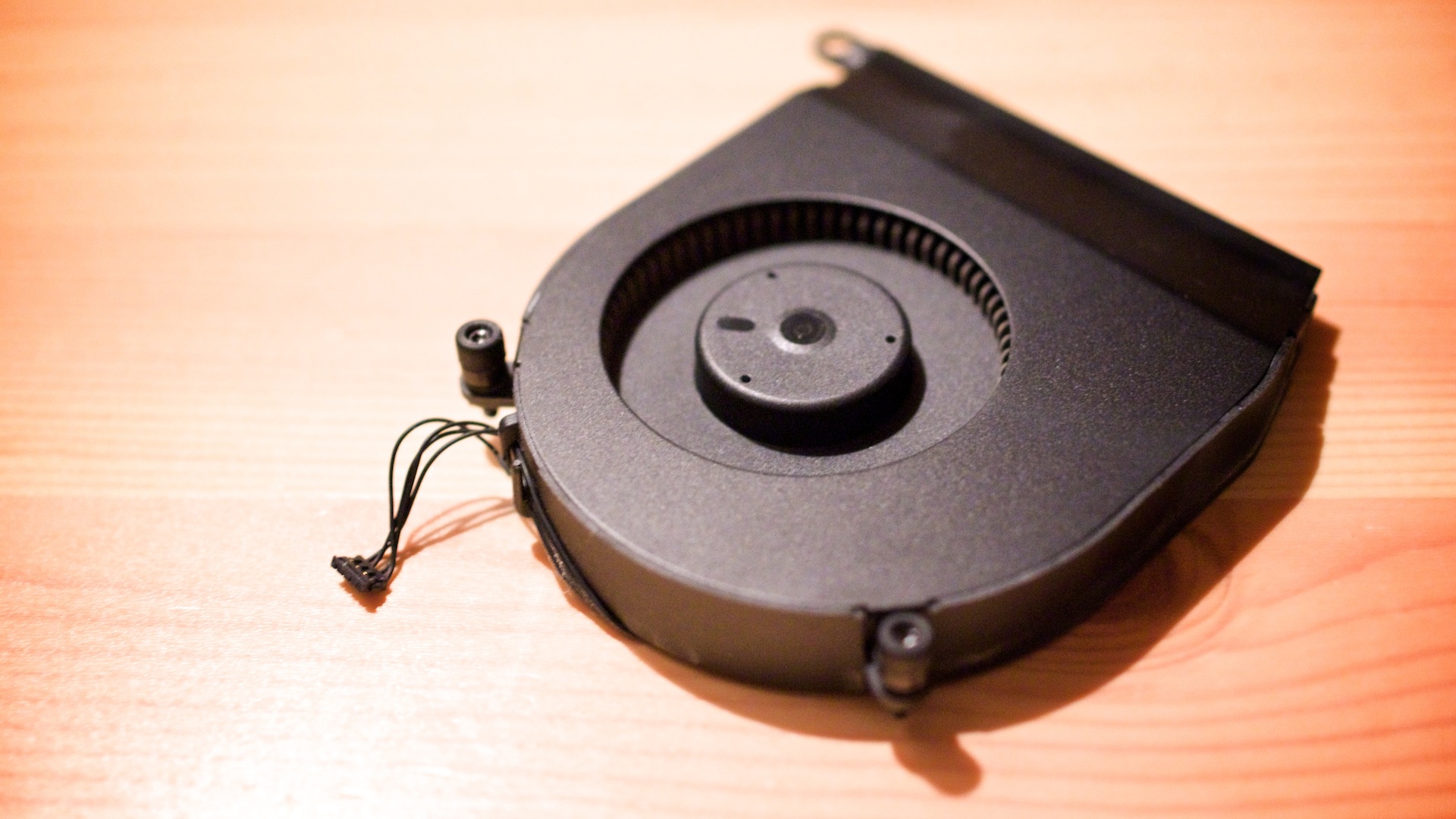

Plextor M5S SSD in Macmini2010 1134
拆下來的風扇,拜這種新設計的風扇之賜,Mac mini終於不會像舊款那樣吵了。

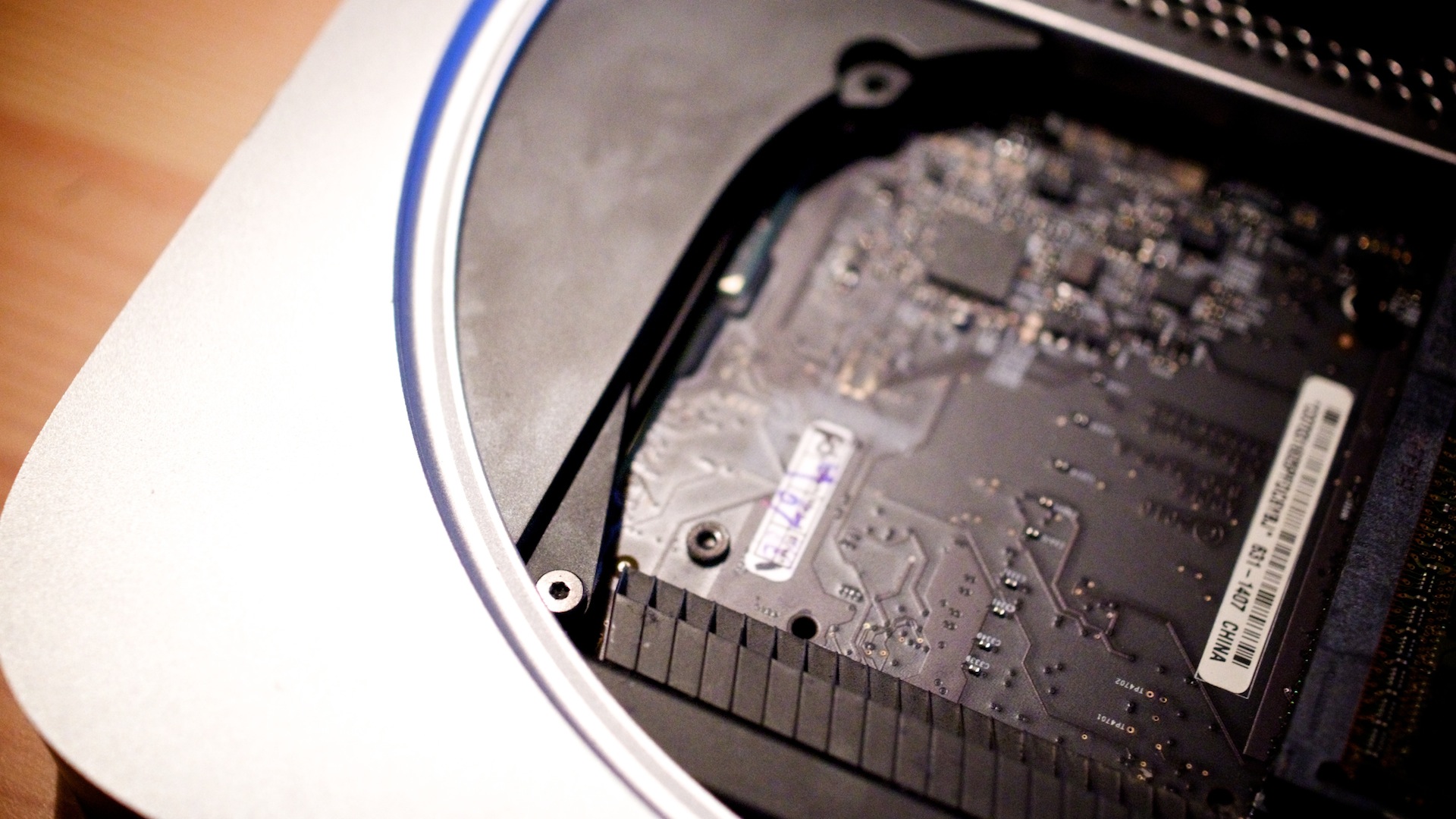

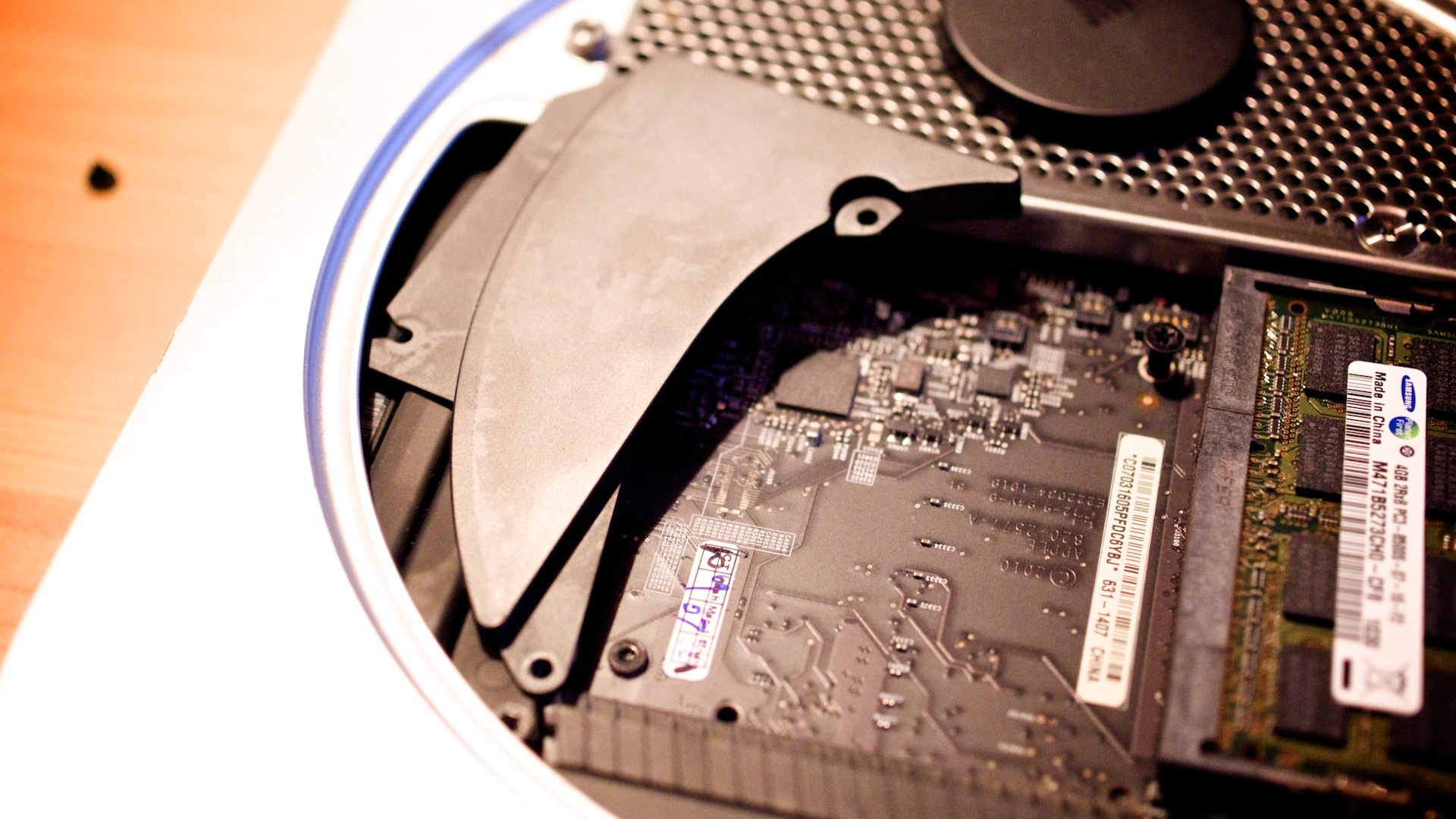

Plextor M5S SSD in Macmini2010 1135Plextor M5S SSD in Macmini2010 1136
接下來是拆下風扇側邊的塑膠構件,轉下角落的螺絲之後,稍微用力一下就可以從機身內抽出來。

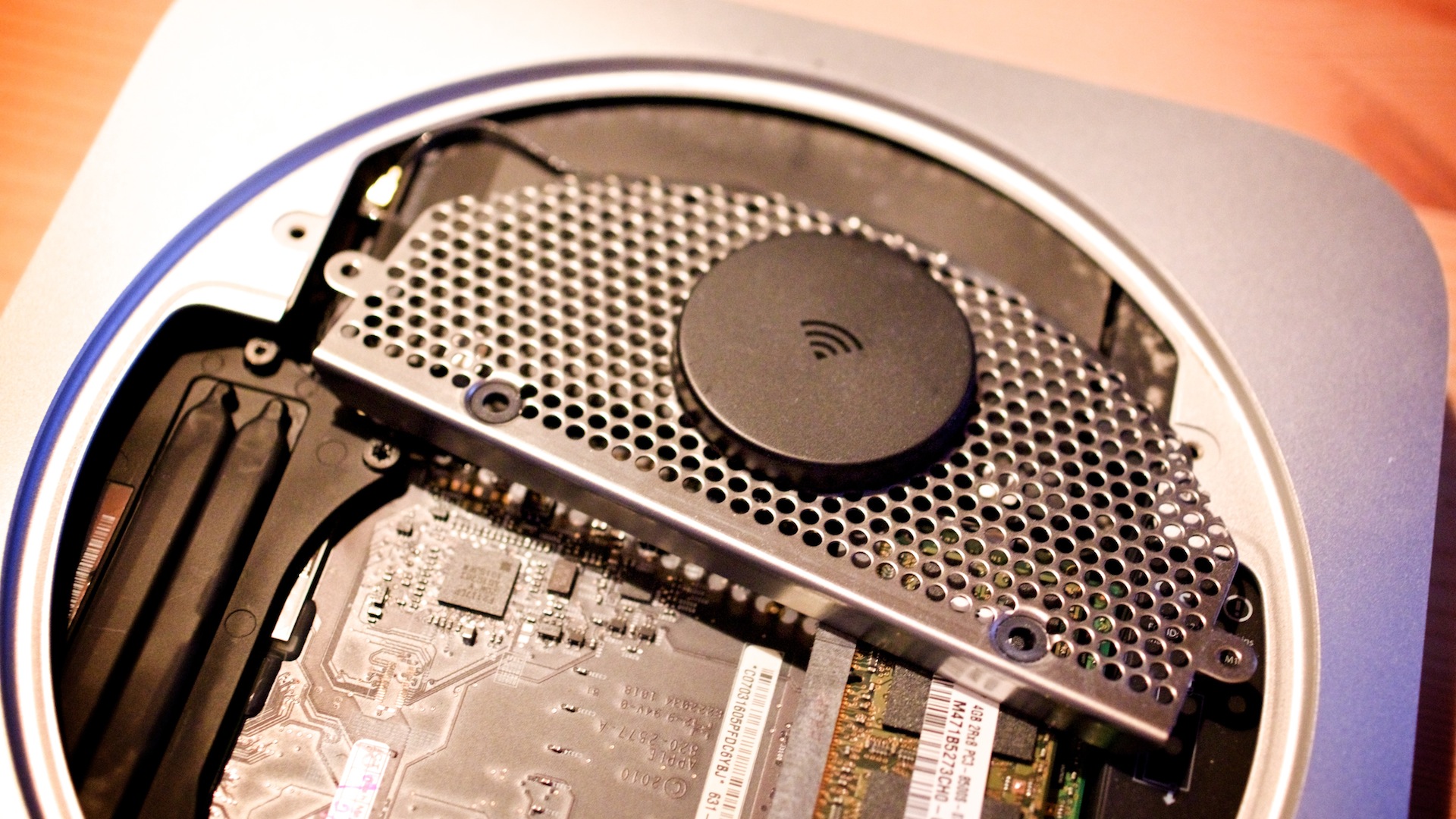

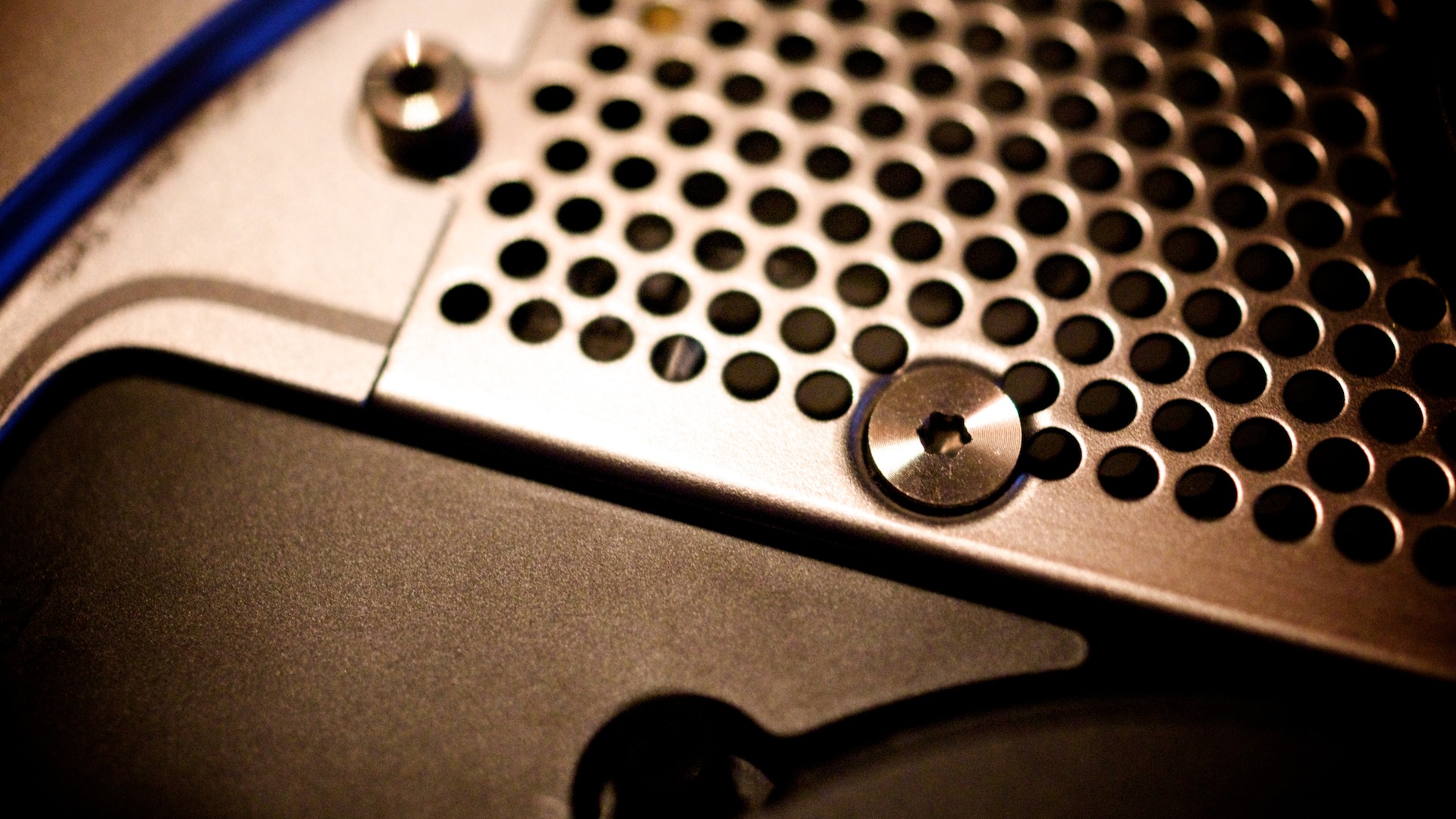

Plextor M5S SSD in Macmini2010 1137Plextor M5S SSD in Macmini2010 1123Plextor M5S SSD in Macmini2010 1138
之後是包含Wi-Fi天線的金屬網,左右兩側各有兩顆螺絲,最邊緣的兩顆除了固定金屬網之外,同時也是固定黑色機身底蓋的零件。

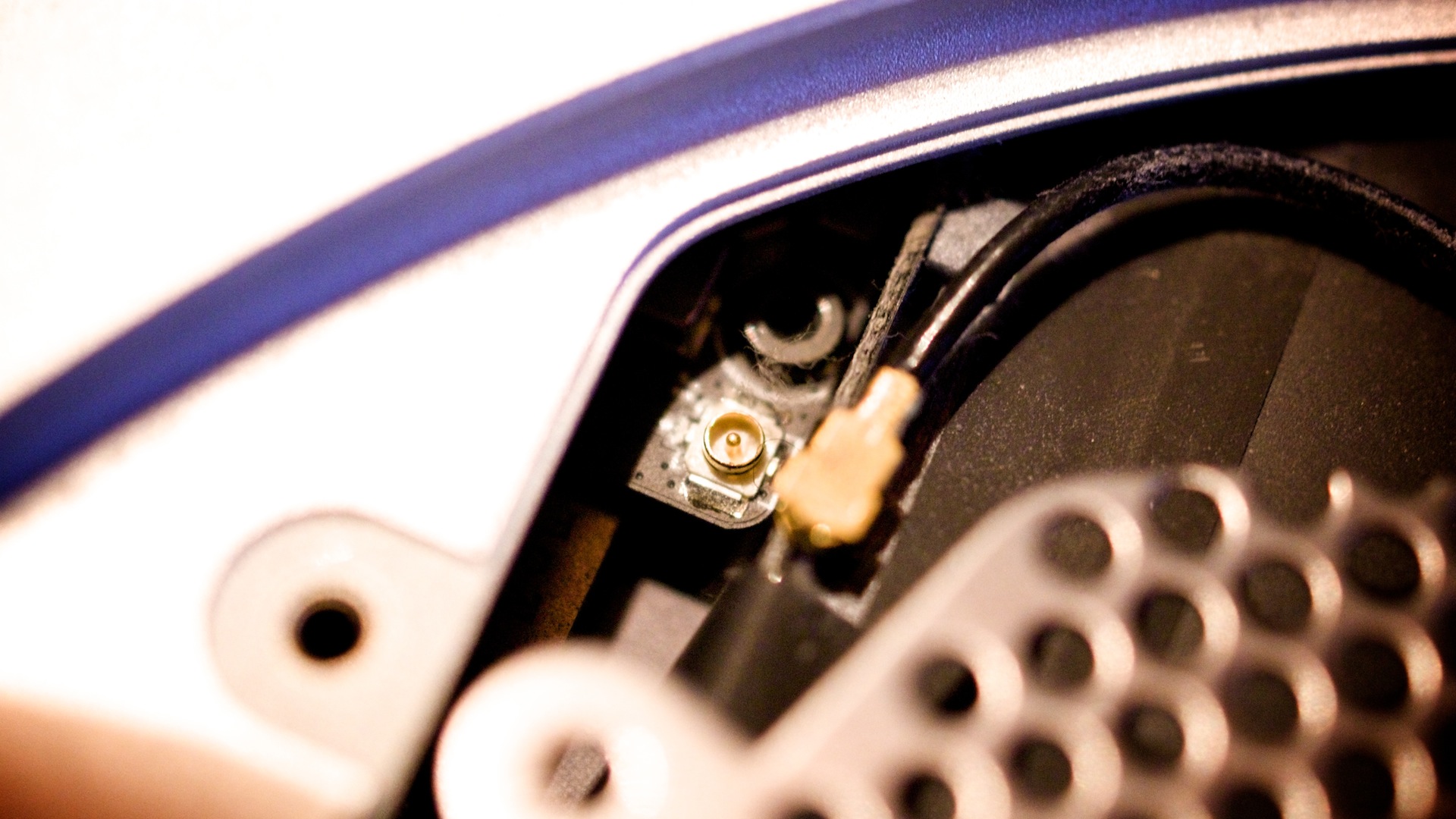

Plextor M5S SSD in Macmini2010 1140
在完全卸下天線之前,要先把天線與主機板的接線給移除,直接撬起來就好了。

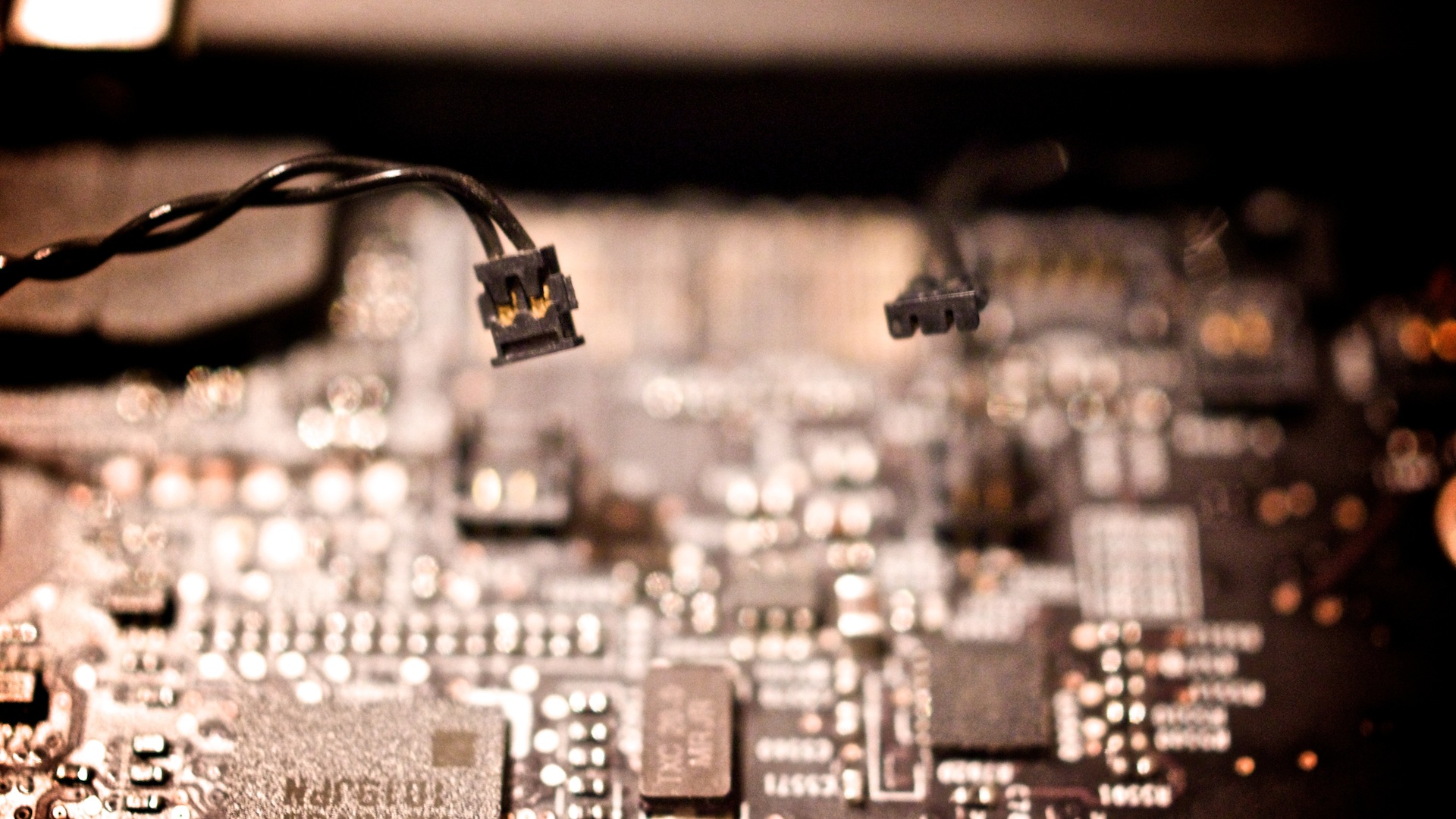

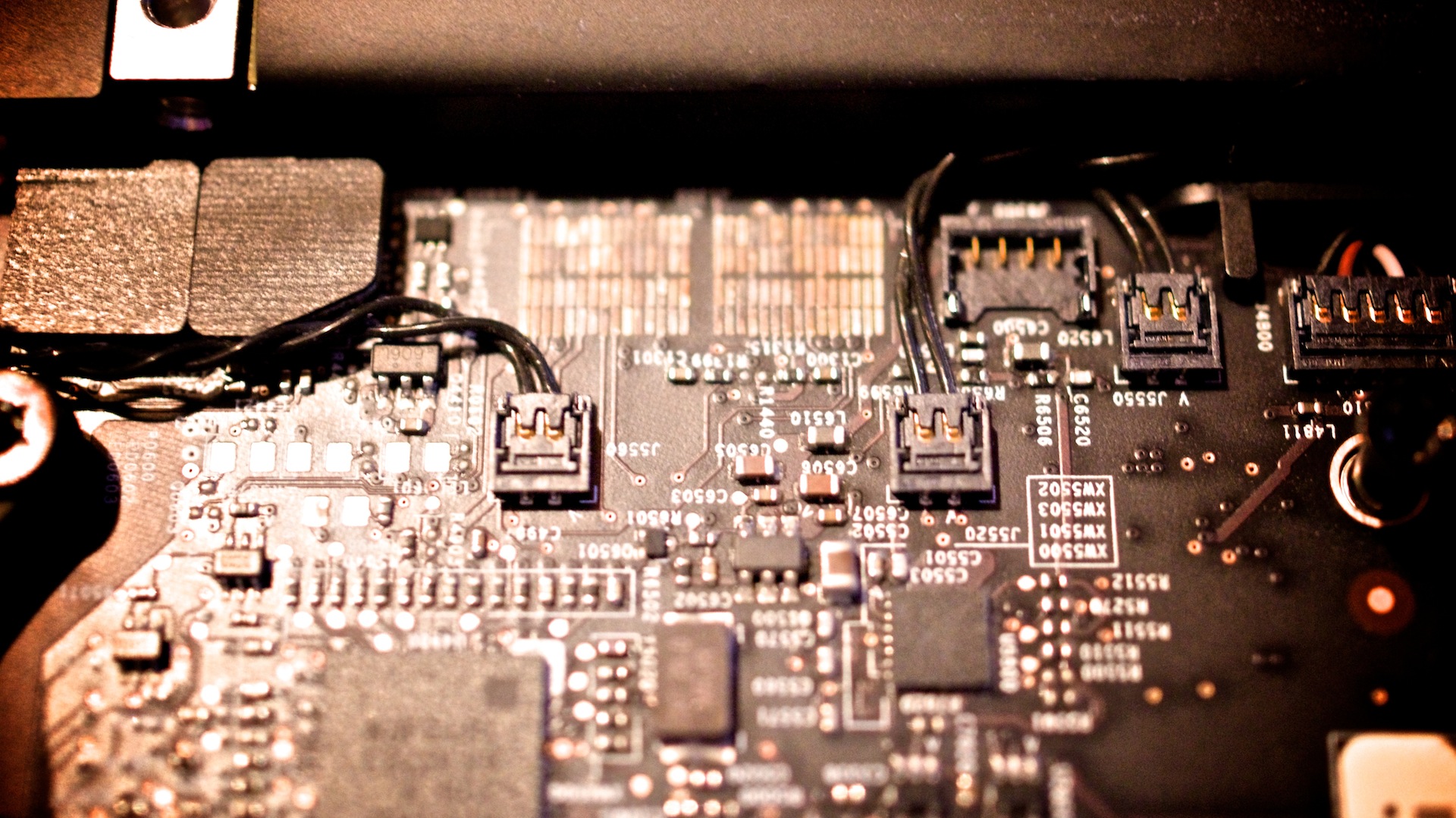

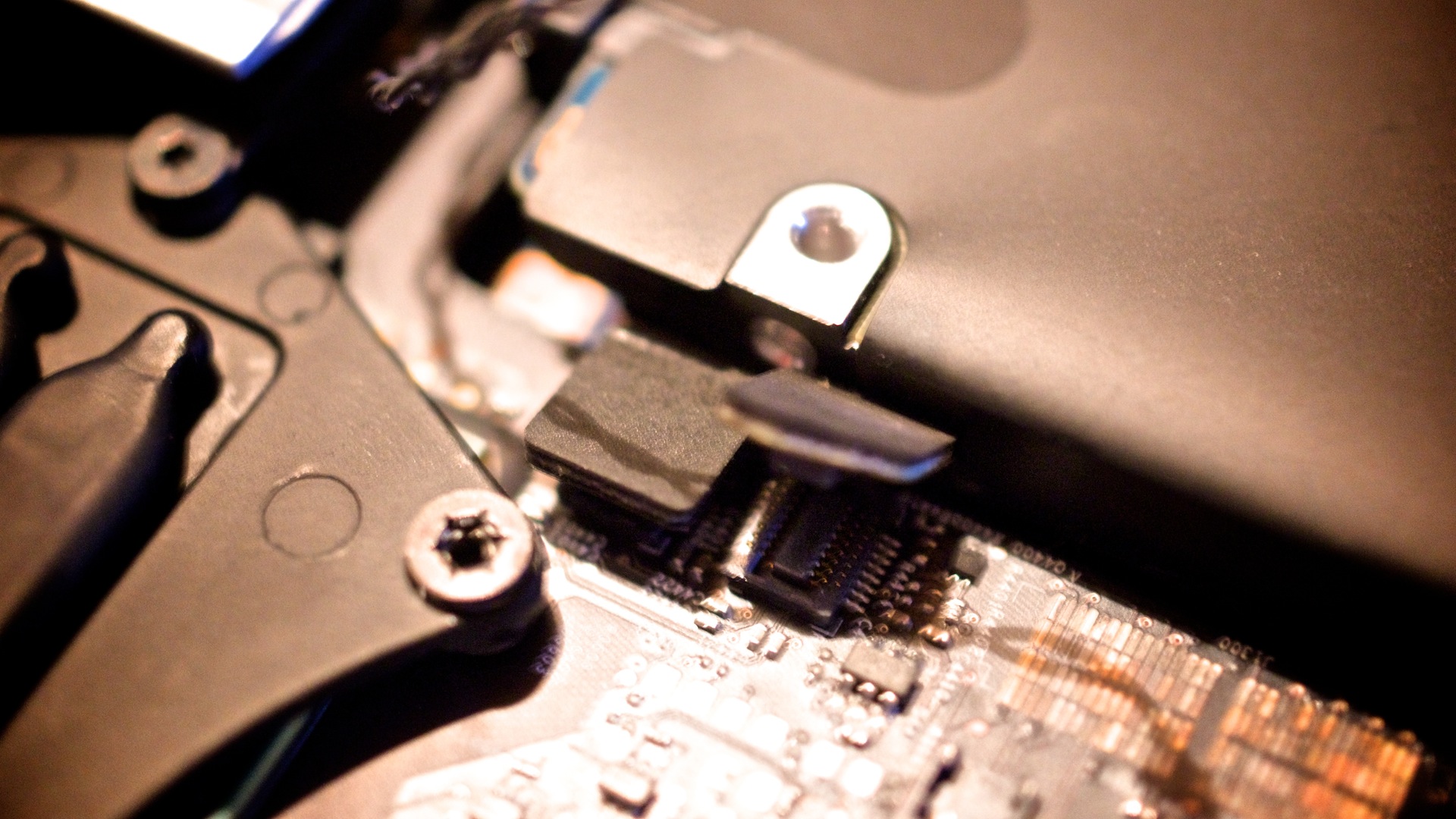

Plextor M5S SSD in Macmini2010 1151Plextor M5S SSD in Macmini2010 1146Plextor M5S SSD in Macmini2010 1149
在主機板上還有一些接線,也要先拆下來。這部分的接線應該是硬碟的訊號線還有溫度感應器。

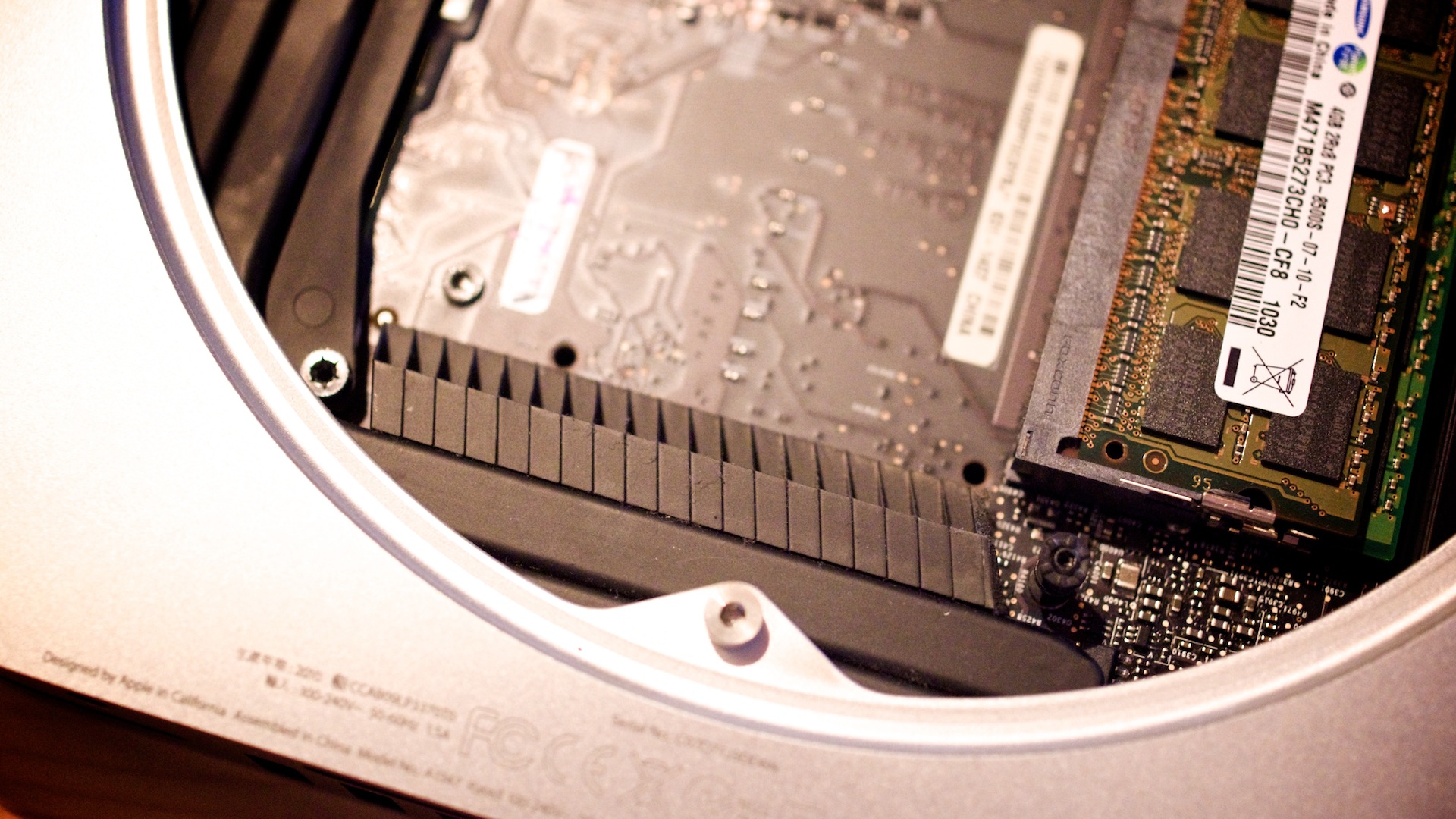

Plextor M5S SSD in Macmini2010 1141
之後再卸下固定機身與主機板的螺絲,包含右側那棵原本固定風扇用的長螺絲。

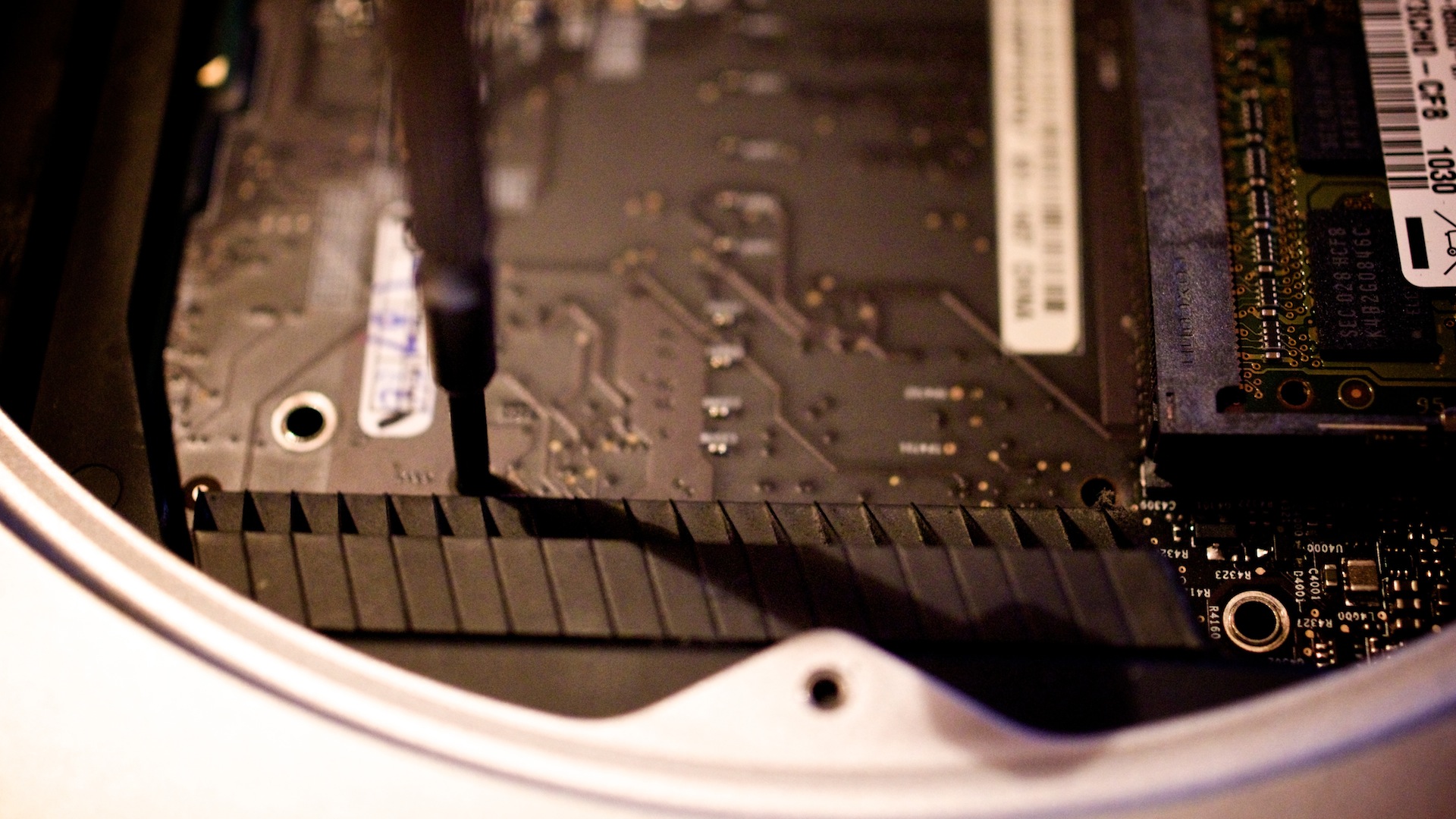

Plextor M5S SSD in Macmini2010 1152
接下來的步驟就有點奇特了。主機板上有兩個洞,找個棒子插進去,然後慢慢把主機板整個推出金屬機身外,好挪出空間把硬碟給拆出來。

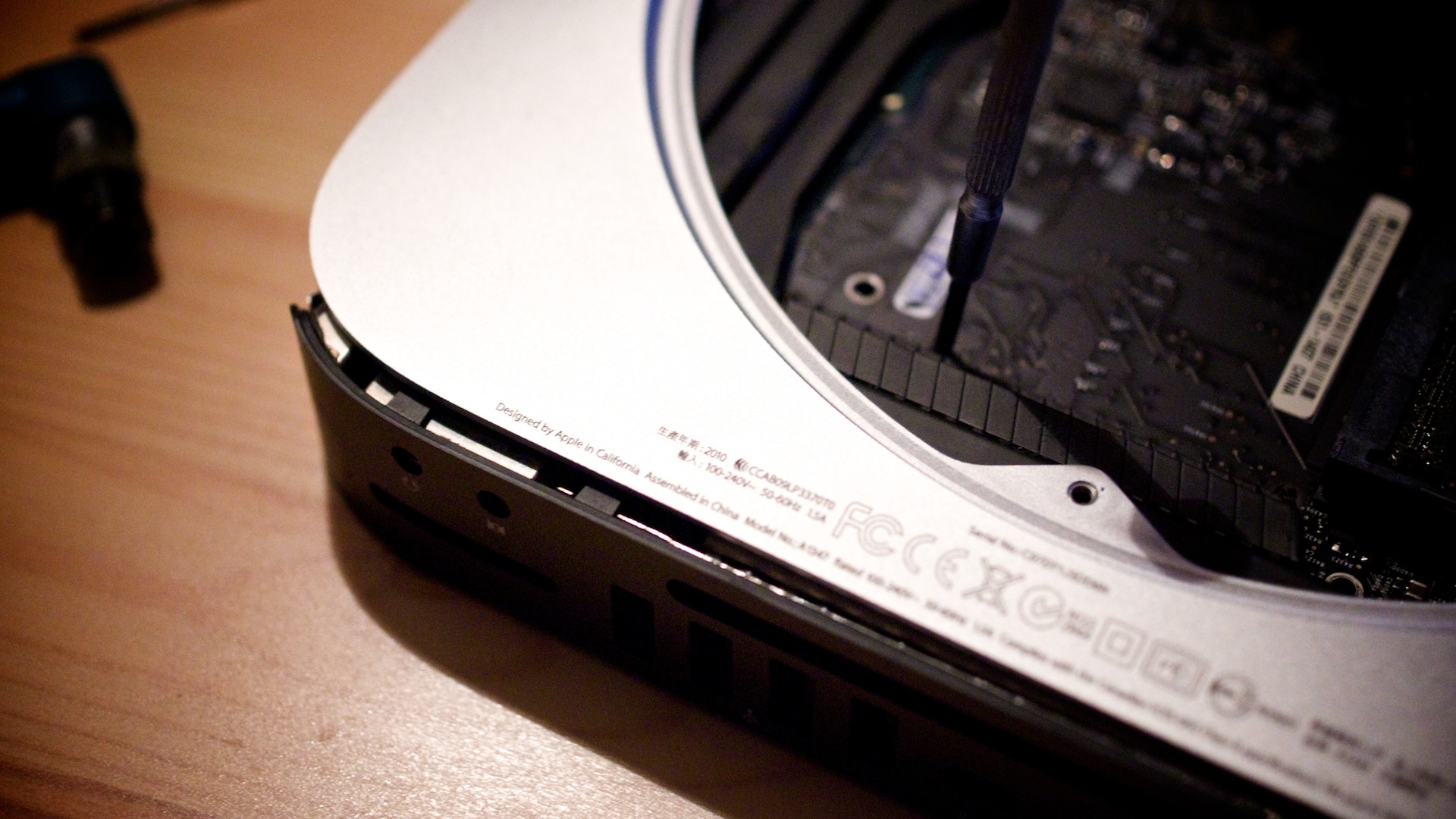

Plextor M5S SSD in Macmini2010 1153
主機板與機身背後的端子面板是連在一起的,不過不用推出很多,一點點就可以了。

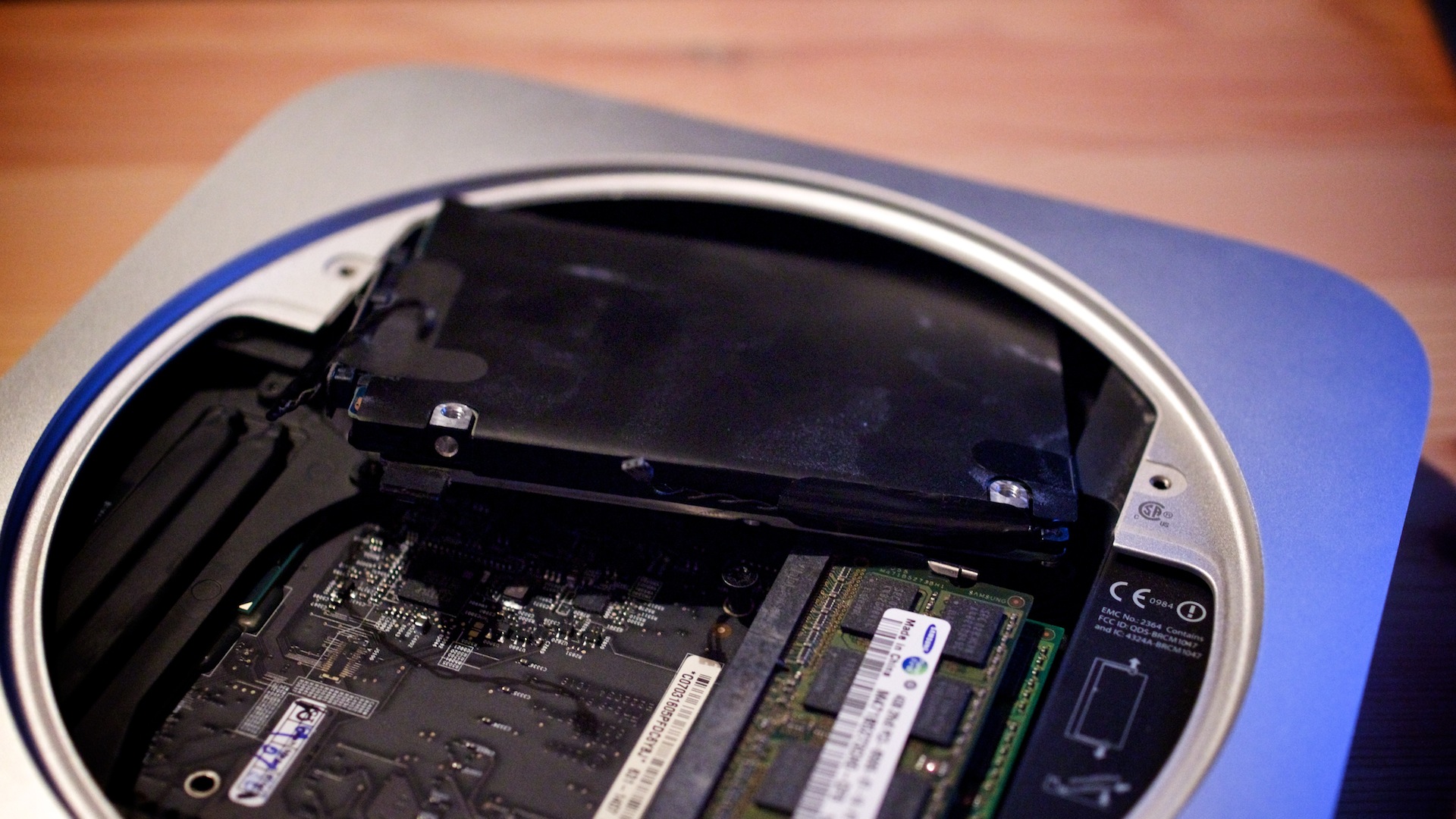

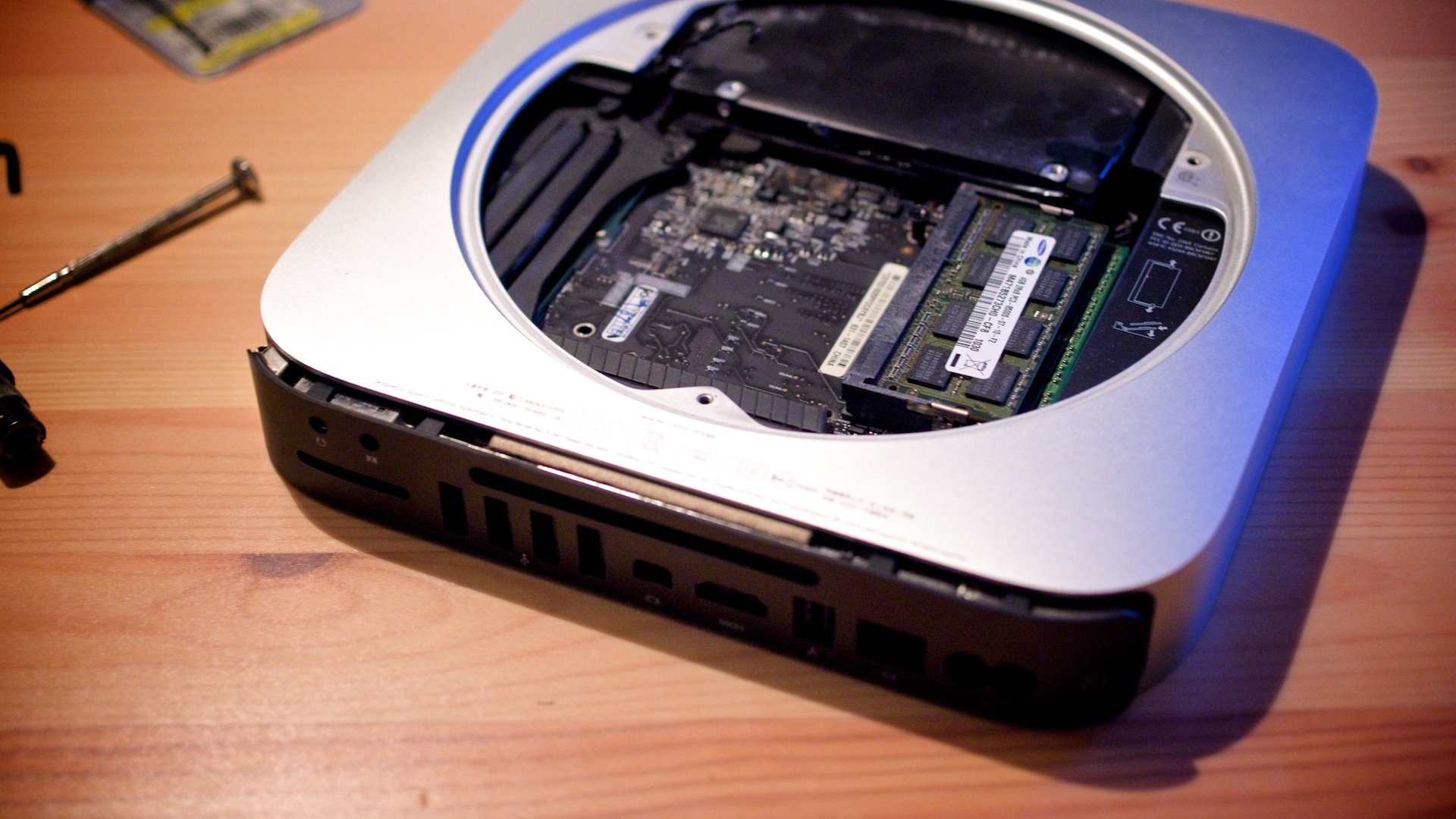

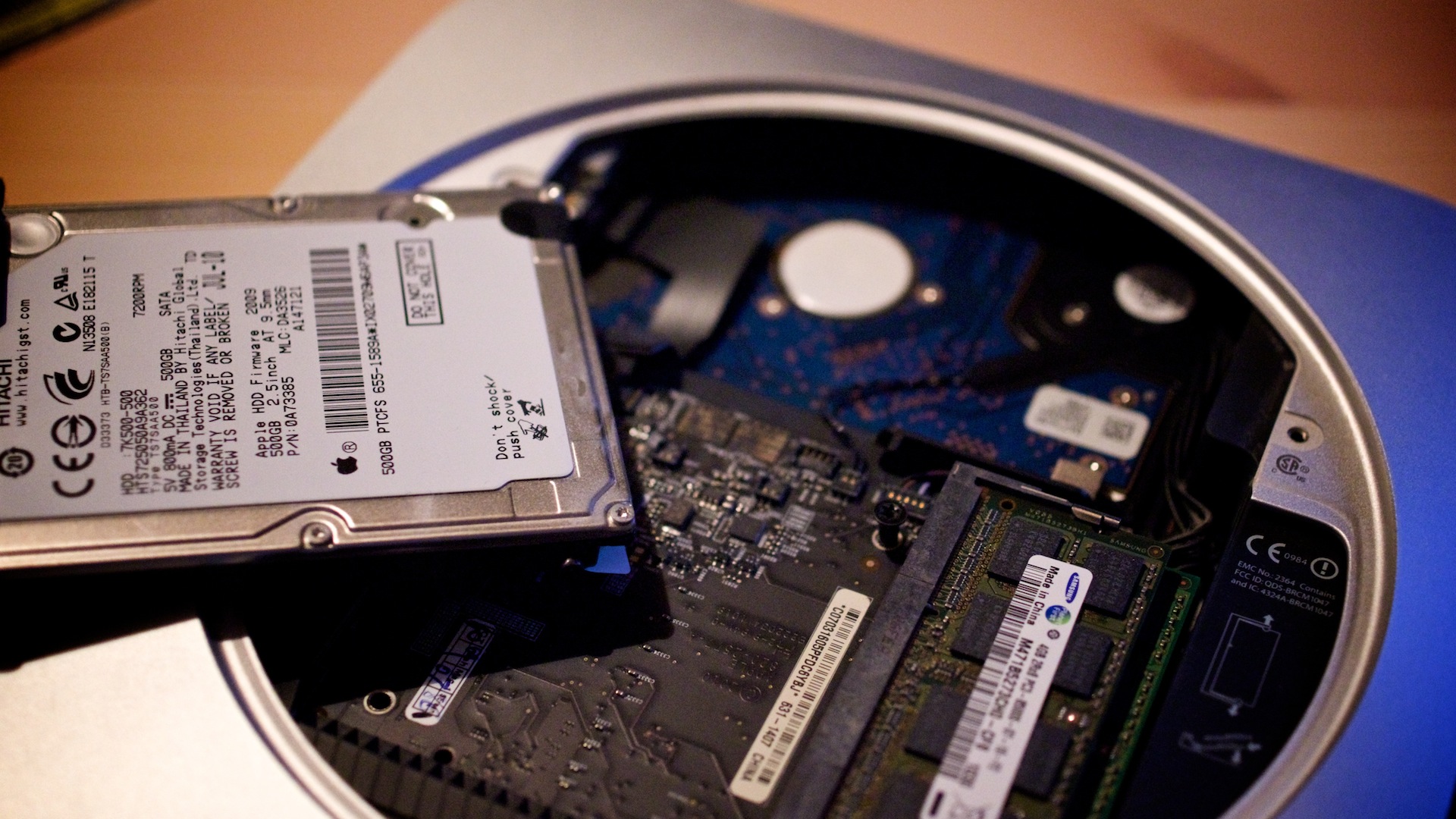

Plextor M5S SSD in Macmini2010 1154Plextor M5S SSD in Macmini2010 1157Plextor M5S SSD in Macmini2010 1159
主機板推出來的樣子,差不多這樣就可以把硬碟拆下來了。因為這台是Server版,所以有兩顆硬碟,不過這次只要換一顆就成。

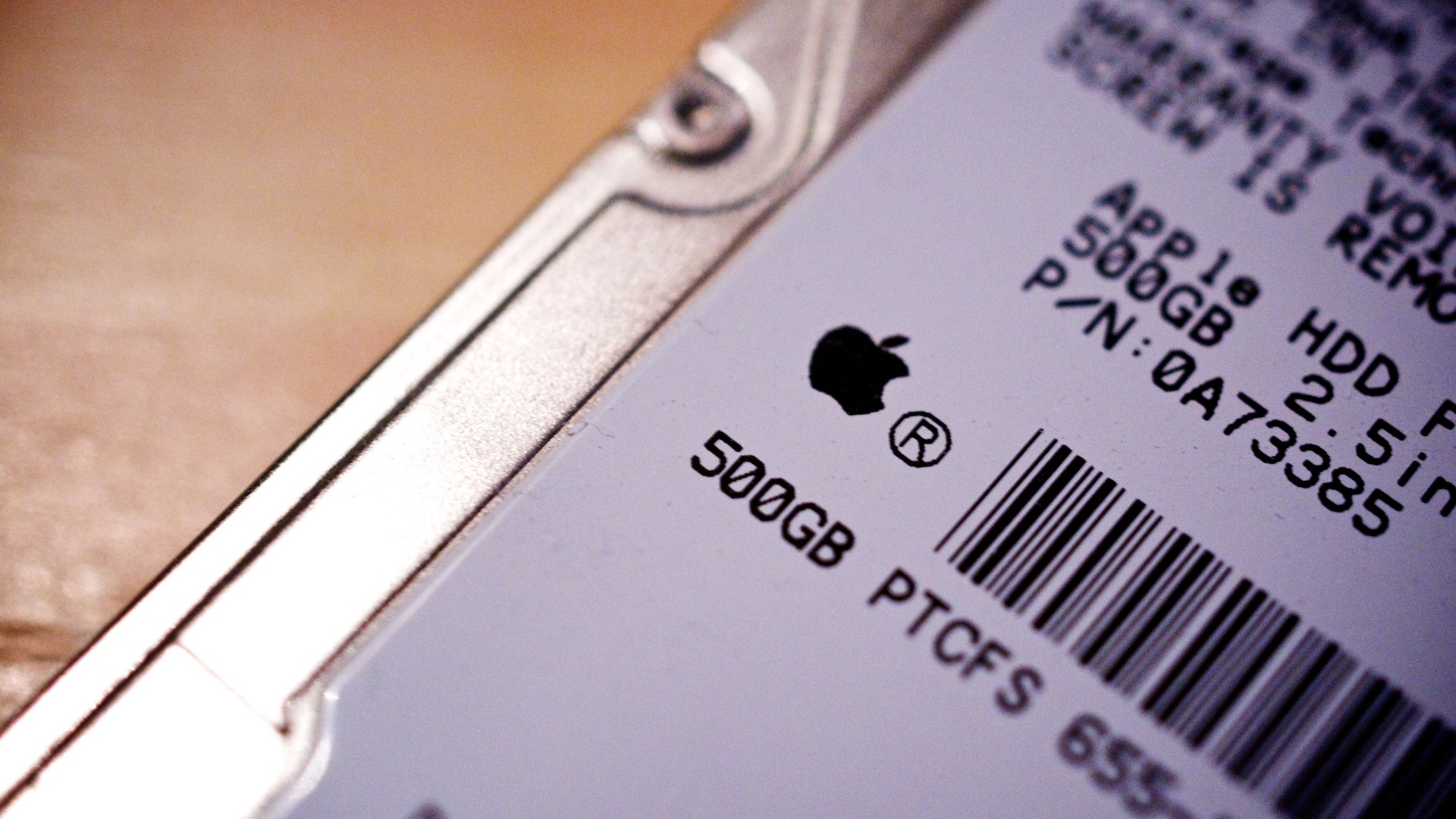

Plextor M5S SSD in Macmini2010 1161Plextor M5S SSD in Macmini2010 1163Plextor M5S SSD in Macmini2010 1164

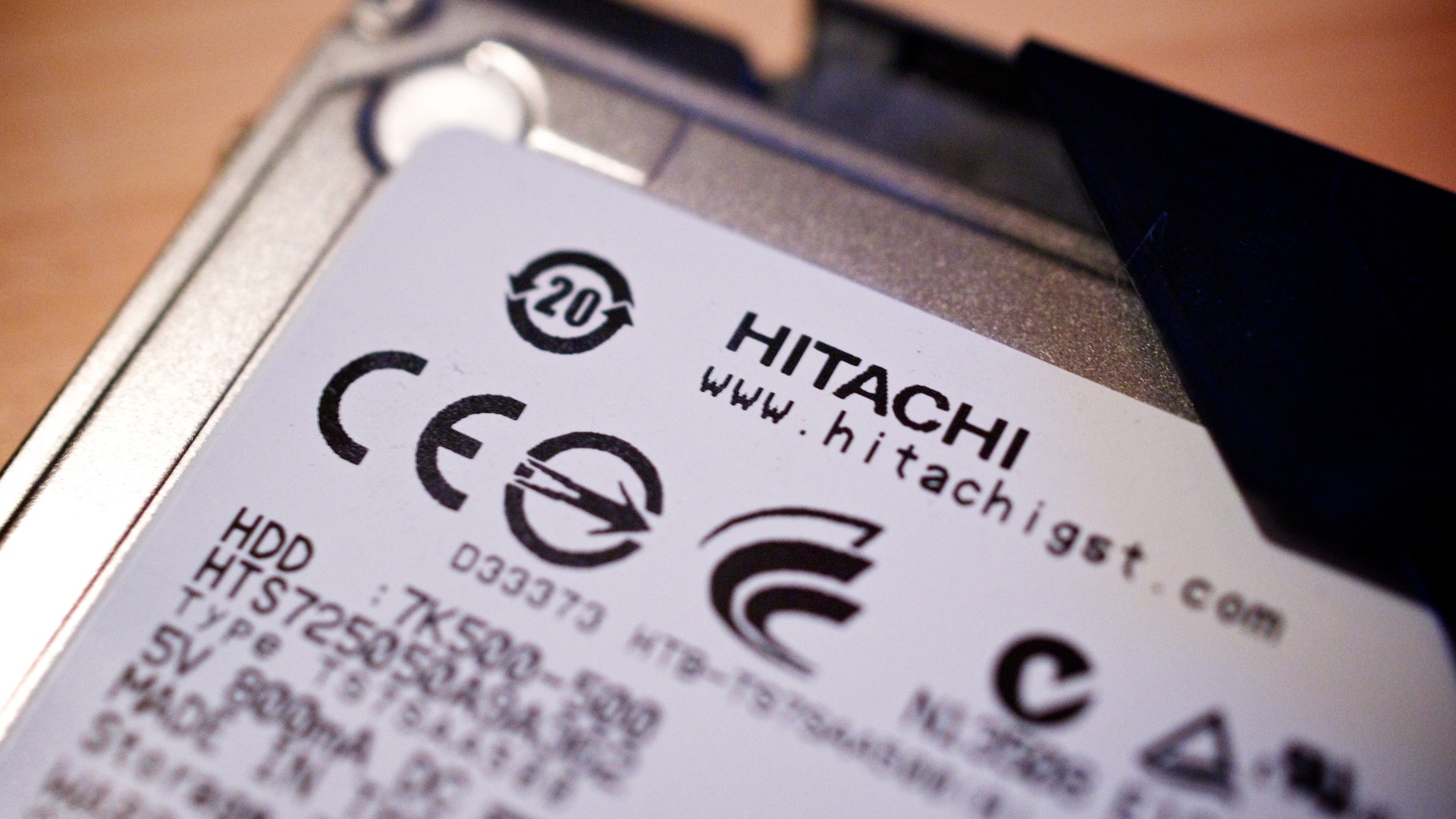

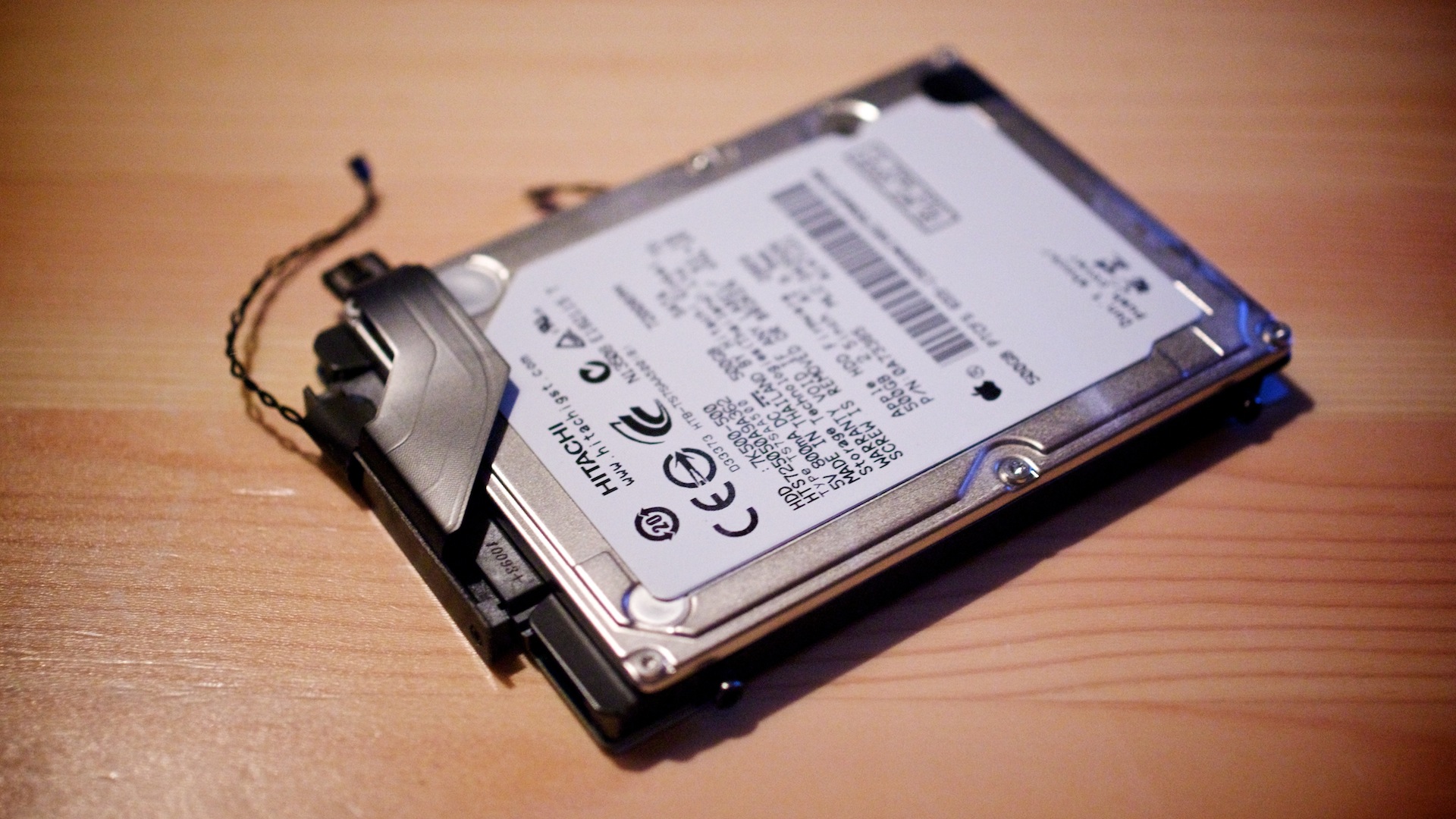

Apple原廠硬碟,500GB,HITACHI製。

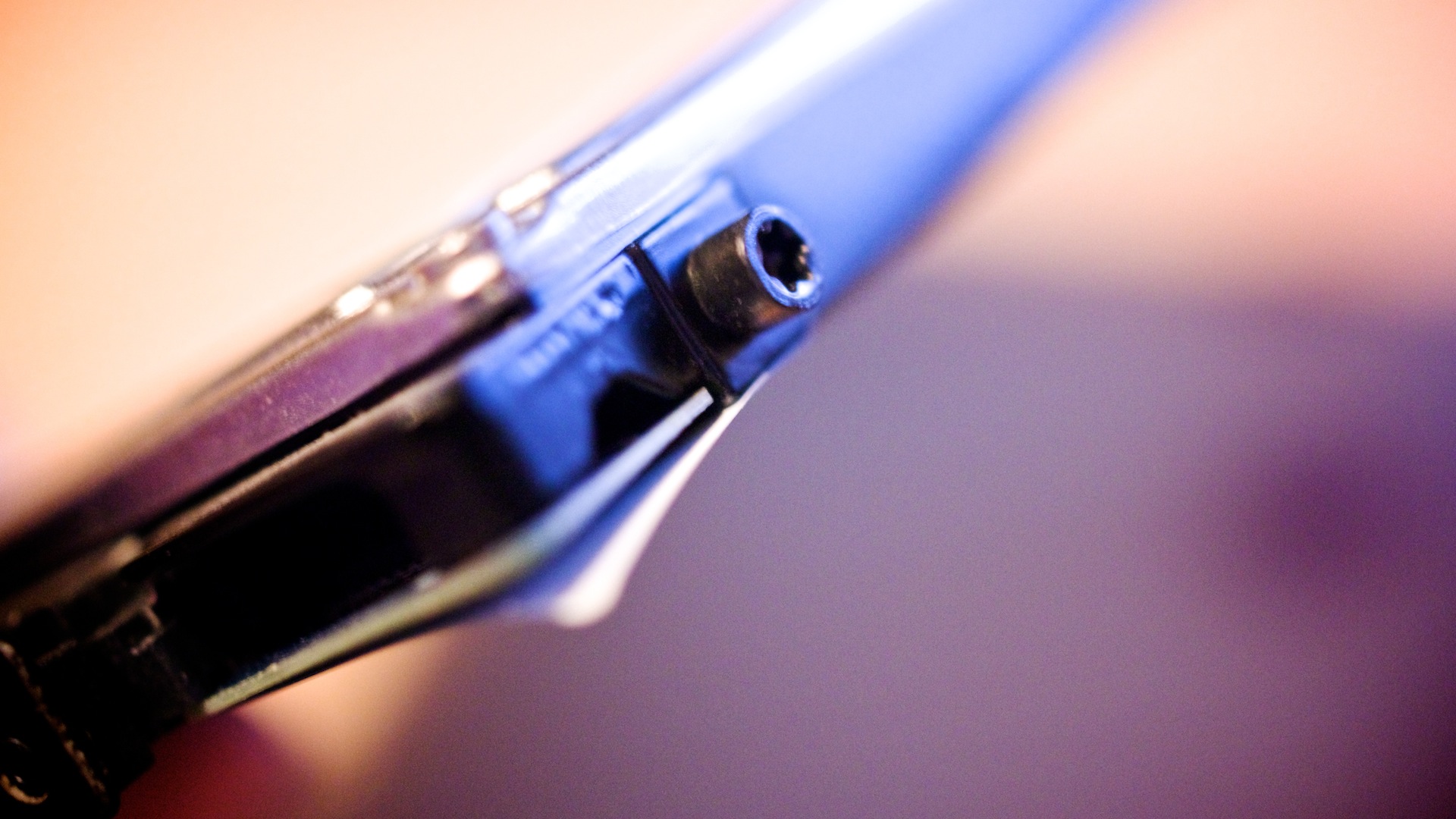

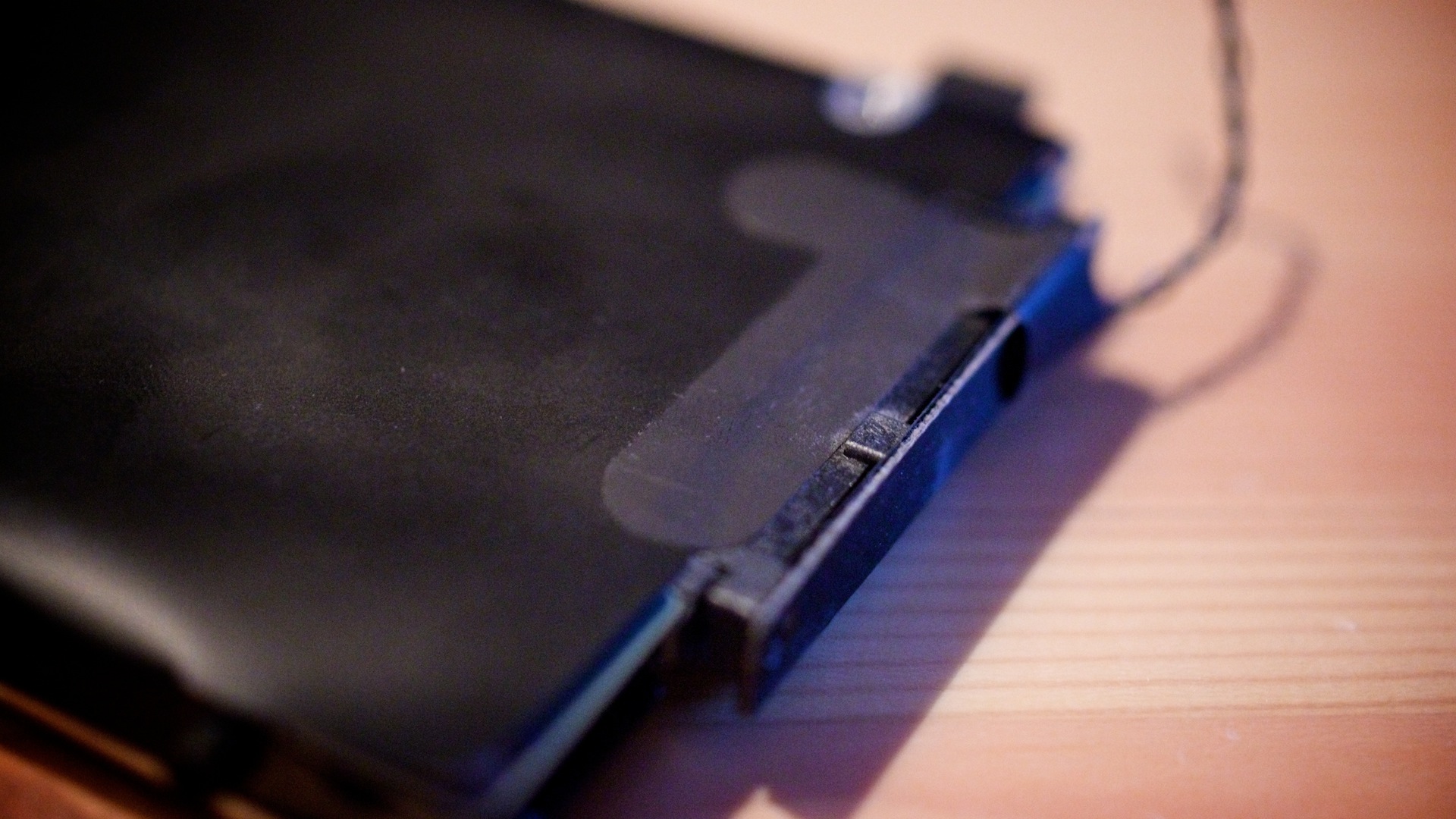

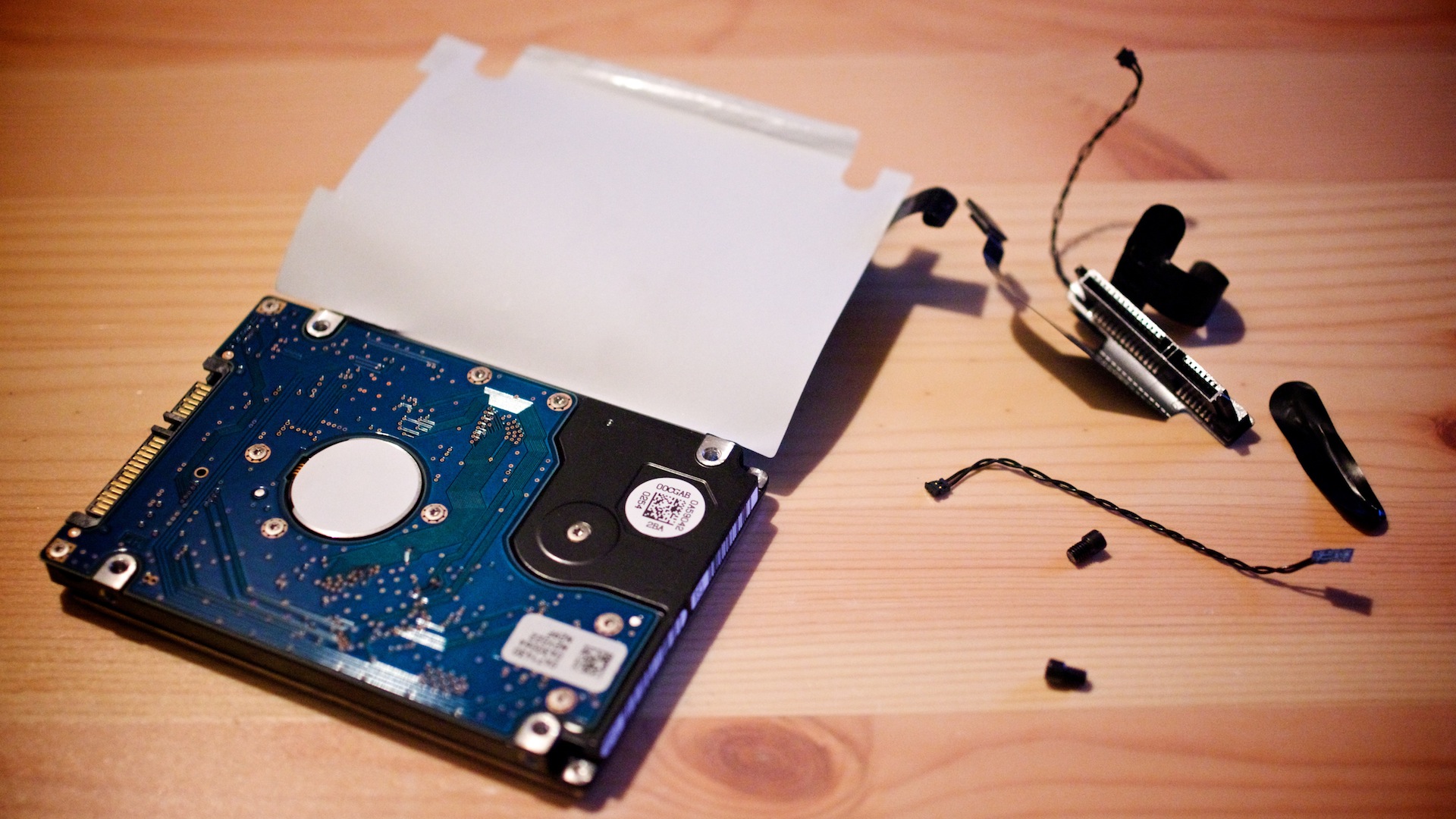

Plextor M5S SSD in Macmini2010 1168Plextor M5S SSD in Macmini2010 1176Plextor M5S SSD in Macmini2010 1178
硬碟的接線以及溫度感應器都是用黑色膠帶固定,硬碟上的電路板也用黑色塑膠片包覆著。硬碟的一側也有與機身固定用的螺絲。

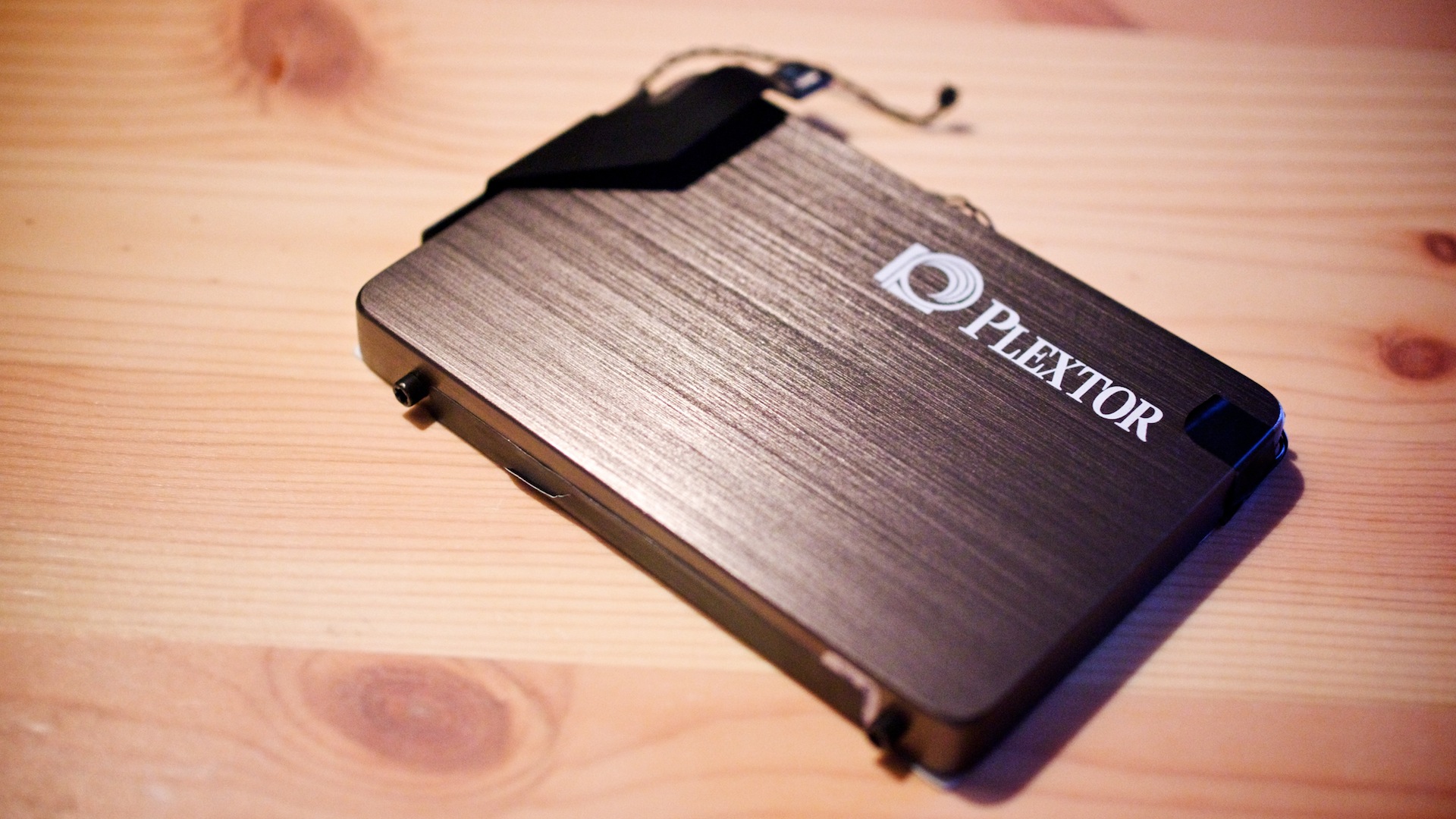

Plextor M5S SSD in Macmini2010 1185
把原廠硬碟上的連接線、溫度感應器等零件按照原樣裝在SSD上。

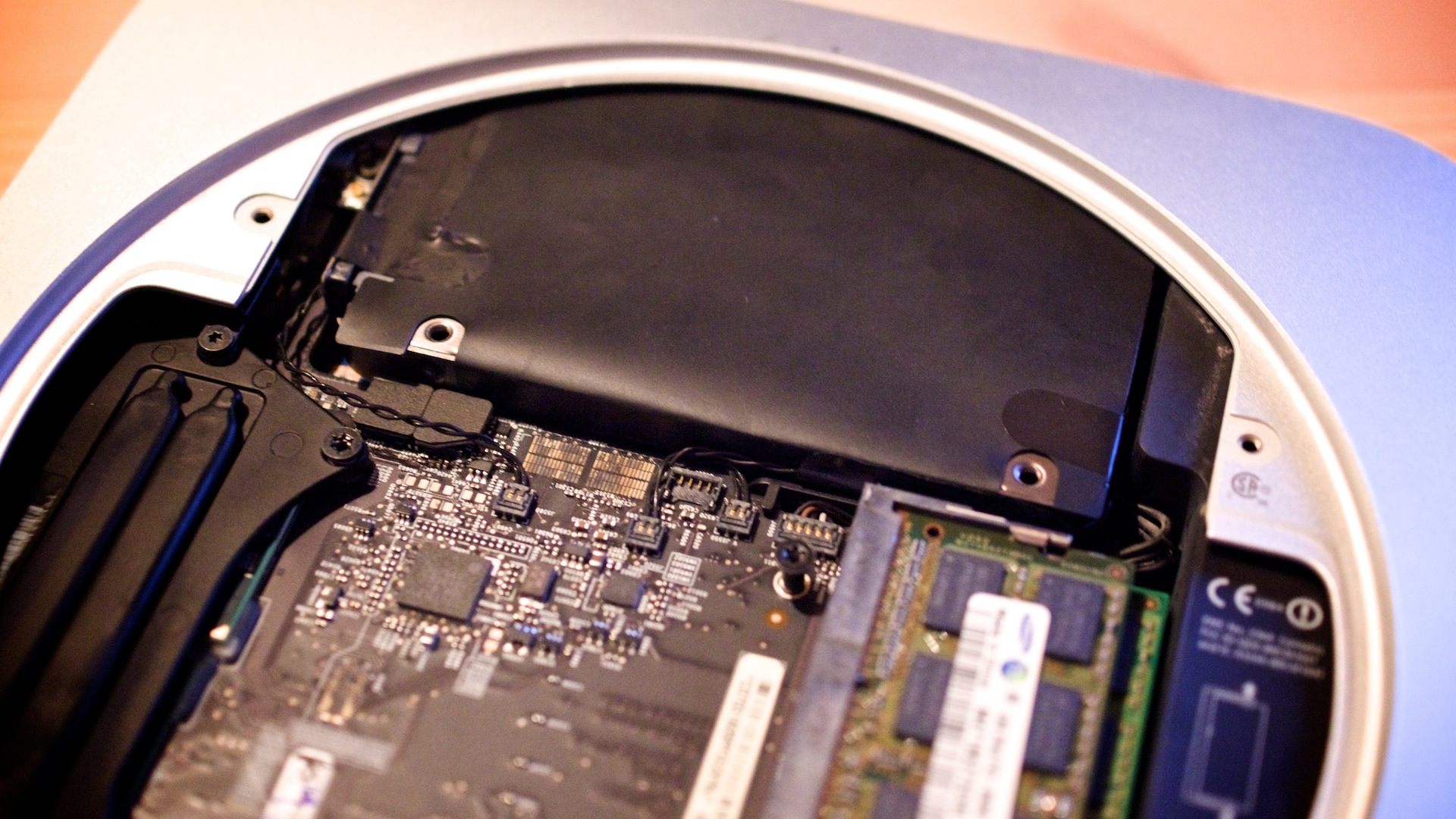

Plextor M5S SSD in Macmini2010 1188
之後再把硬碟裝回去,把之前的步驟反過來做一次就完成了。

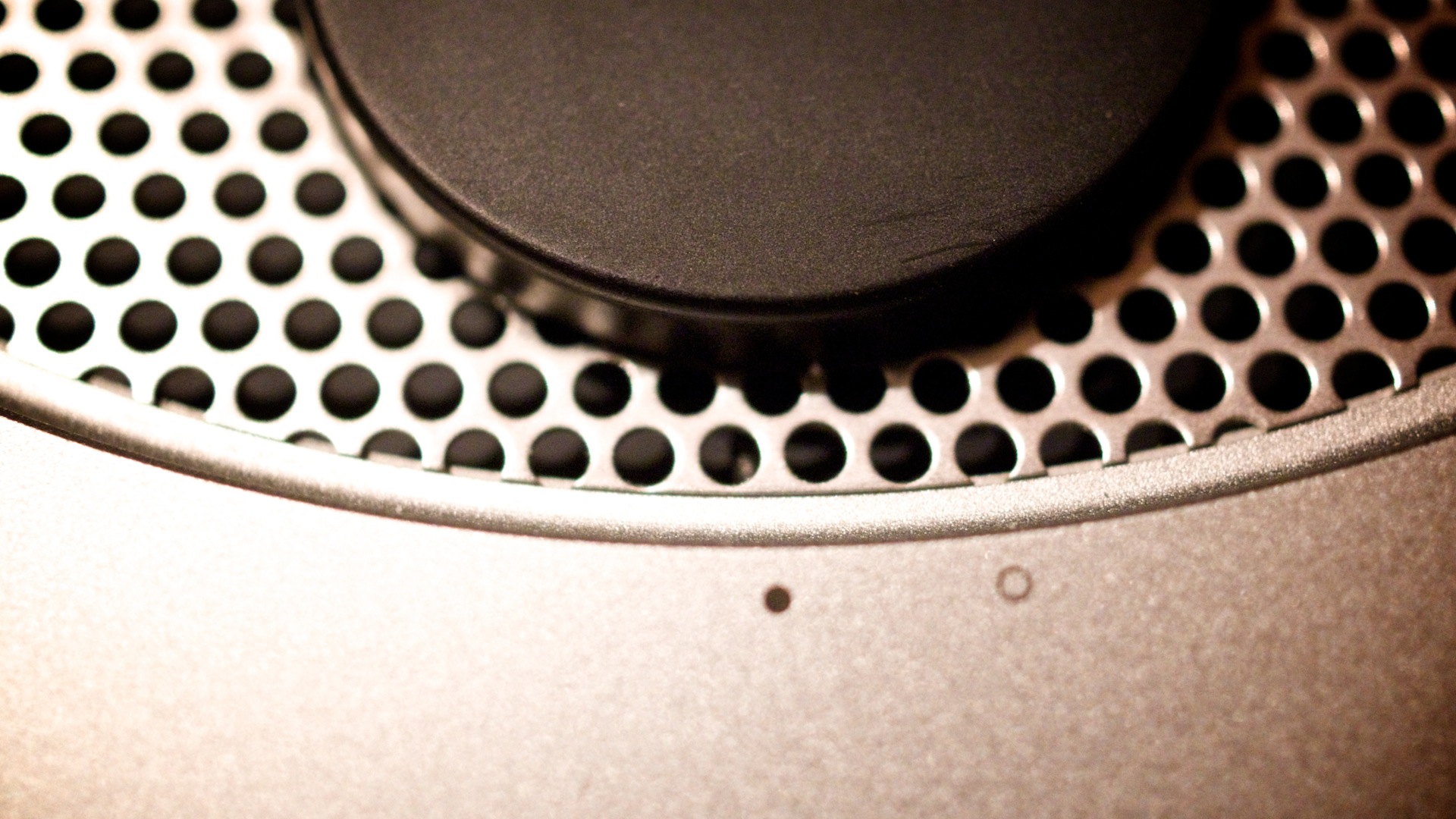

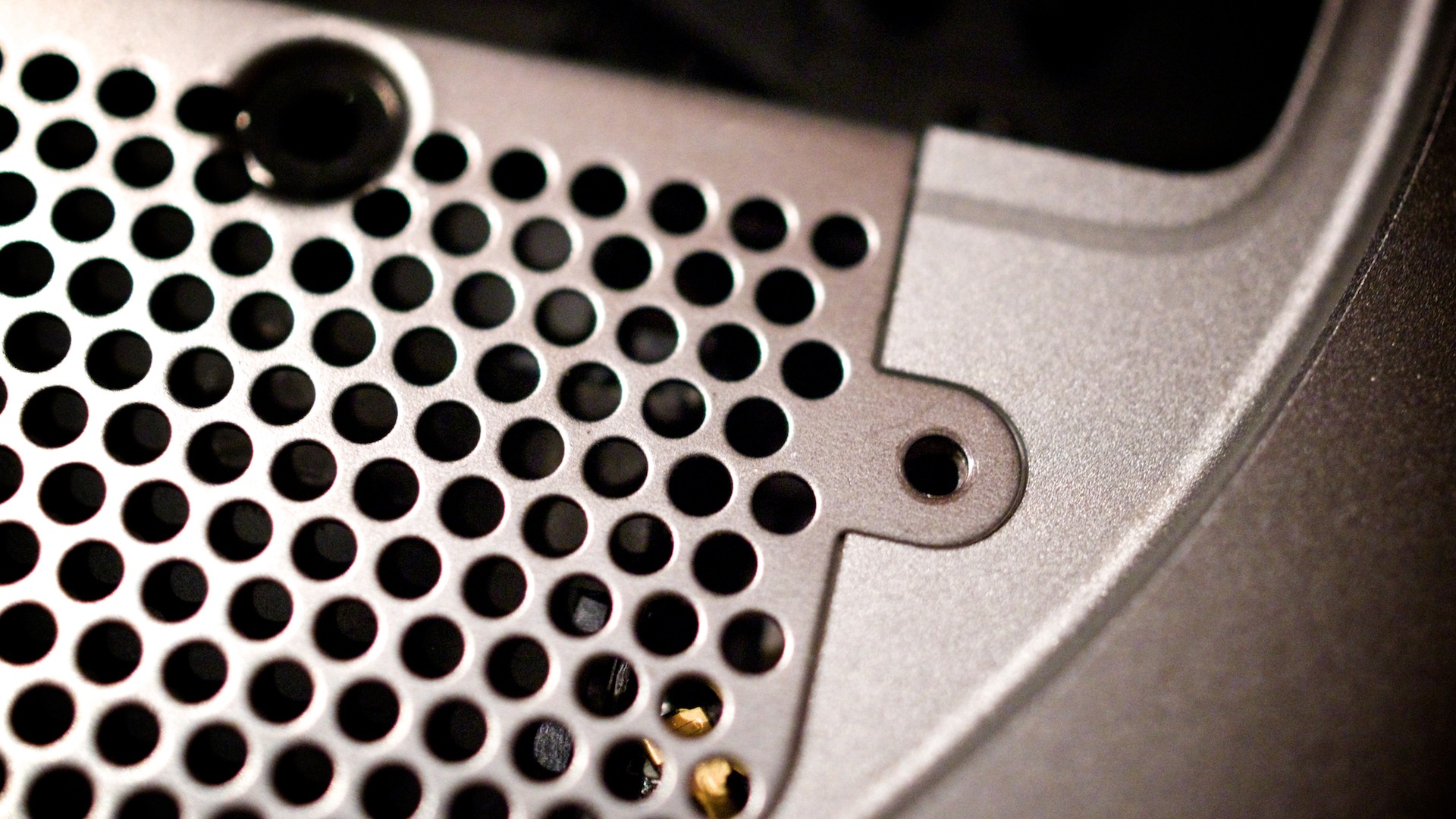

Plextor M5S SSD in Macmini2010 1190Plextor M5S SSD in Macmini2010 1191Plextor M5S SSD in Macmini2010 1192

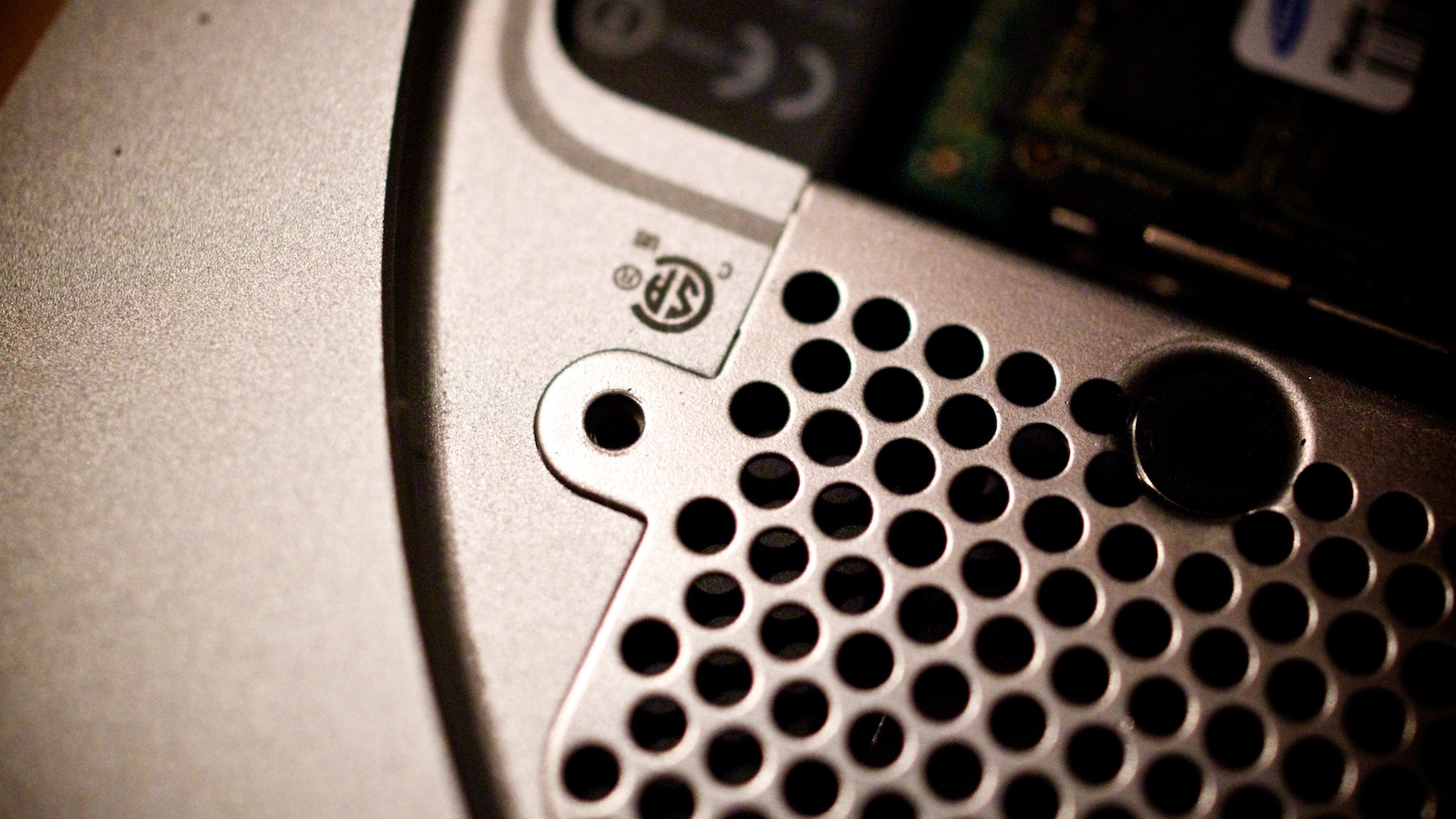

裝回去的過程基本上不會有多大的問題,除了Wi-Fi天線的金屬網蓋,要用點力把部件的邊緣跟金屬機身咬住,才能同時讓兩邊的螺孔對齊,好把螺絲鎖進去。

打開TRIM功能

Trim Enabler Logo kopiaSSD跟普通硬碟不太一樣的一點,就是支援TRIM指令集,來最佳化SSD效能並延長使用壽命。不過在OSX上,除了Apple原廠的SSD之外,其他SSD在預設狀態下TRIM功能都是關閉的。這時候就需要TRIM Enabler這個軟體,來打開TRIM功能。
雖然Plextor的SSD都有True Speed這個類似TRIM的功能,不過還是可以打開OSX的TRIM功能,至少⋯⋯有應該比沒有要好吧⋯⋯大概。

最後,SSD真的有讓Mac mini快很多嗎?

在這邊就不提測試數據了,因為無論如何SSD的帳面效能都會比硬碟要來的快,

最重要的還是一般使用的狀況。以這台2010年的Mac mini Server,加上我自己使用後的感覺是:
  • 開機快很多,關機也是。
  • 打開程式的時候快了點。
  • 需要頻繁存取大型檔案的軟體,跑起來似乎也比較快,例如Aperture。
  • 存檔的時候當然也比較快,例如Photoshop的大型檔案。
  • 解壓縮大型檔案也會快上不少。
  • 瀏覽網頁倒是沒啥變化,這部分主要還是卡在CPU跟網路速度吧?
雖然硬碟可以說是目前電腦系統裡最慢的一環,不過換了SSD似乎也不會讓整體效能變得飛快,最後還是卡在運算效能吧?
總之,該換機了嗎⋯⋯Orz

引用 http://whiteappleer.tw/2012/08/07/plextor_m5s_ssd_in_macmini2010/
